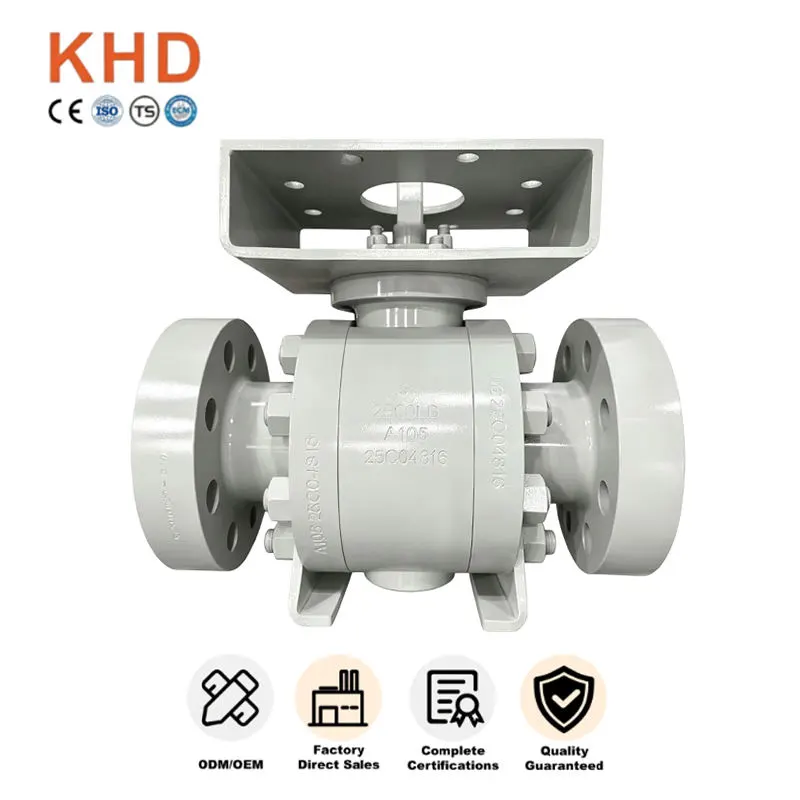

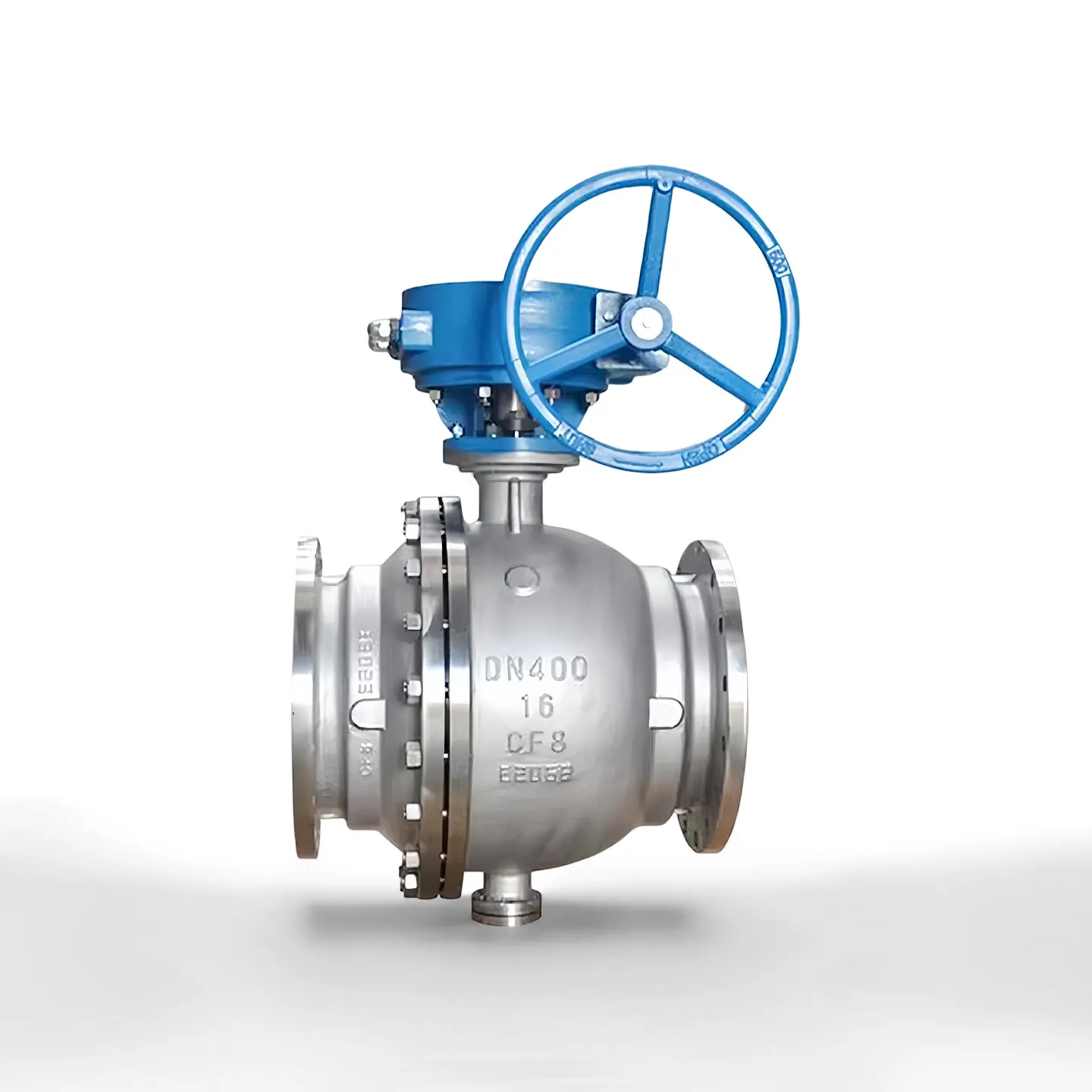

Фиксиран сферичен кран от неръждаема стомана. Кован сферичен кран с фланци

Характеристики на продукта

- Монтирана на стойка неподвижна сферична конструкция, подходяща за големи отвори и работни условия под високо налягане.

- Ковано тяло на клапана с плътен материал, висока механична якост и добри антикорозионни характеристики.

- Пълен дизайн на порта, малко съпротивление на потока, голям капацитет на потока, удобно за почистване на тръбопроводи.

- Пружинно заредена плаваща седалка реализира двупосочно плътно затваряне, нисък процент на изтичане.

- Конструкция на стеблото против издухване, вградена в антистатична и пожаробезопасна структура, отговаряща на API 607.

- Самоосвобождаваща се седалка за необичайно свръхналягане в кухината за подобряване на безопасността при работа.

- Нисък работен въртящ момент, поддържа чести цикли на отваряне-затваряне за дългосрочно стабилно обслужване.

Ключови атрибути

Структура на продукта

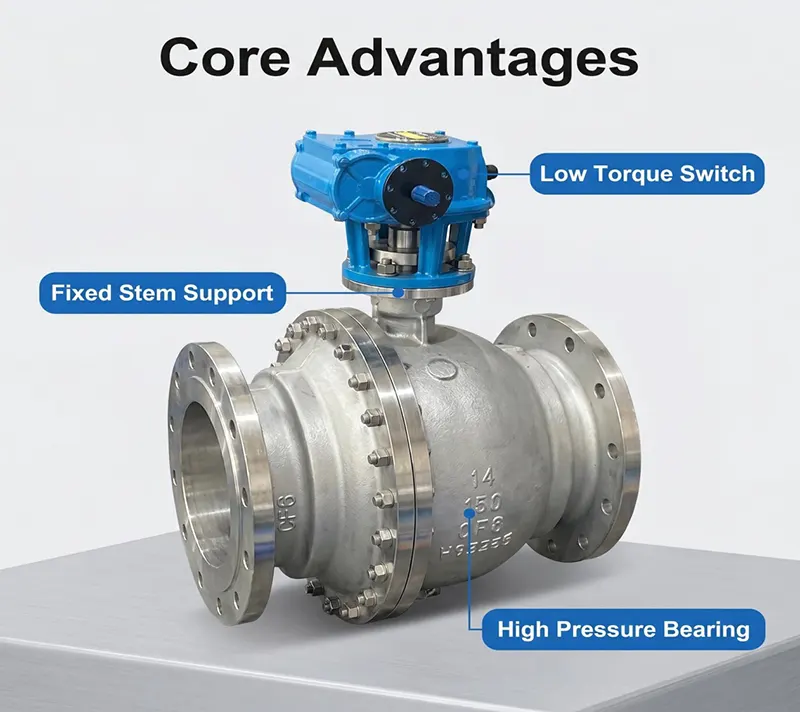

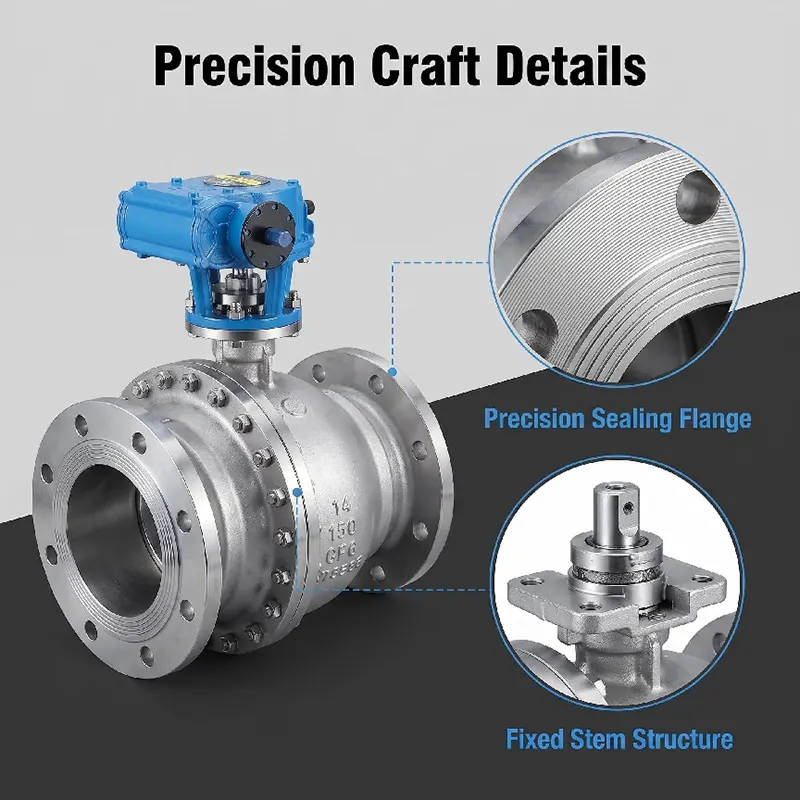

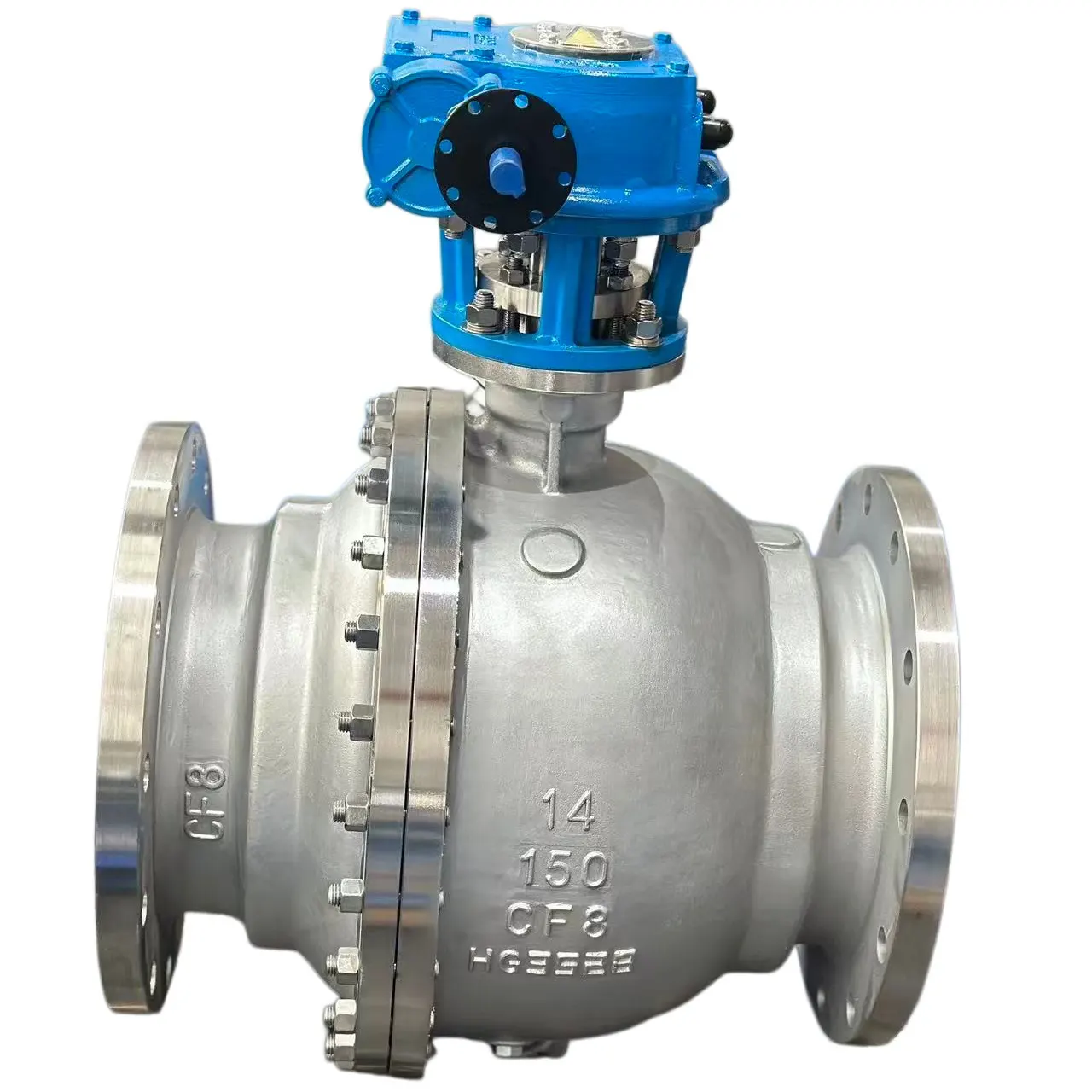

Това е сферичен кран с фиксиран фланец от неръждаема стомана. Топката се поддържа от горни и долни валове, вместо да плава от силата на седалката. Основните компоненти включват ковано тяло на клапана, капак, фиксирана топка, горни и долни валове, плаващи седалки с предварително натоварени пружини, стебло против издухване, краища на фланцови връзки и ISO 5211 горна монтажна подложка за задвижващи механизми. При поискване може да бъде предоставена функция за двойно блокиране и обезвъздушаване. Опции за лице на фланеца: RF, RTJ.

- Тяло на клапана / капак: кована неръждаема стомана A182 F304 / A182 F316L

- Топка: кована неръждаема стомана, твърдо хромирана или стелитна твърда повърхност

- Стебло: A182 F316 неръждаема стомана

- Уплътнение на седалката: PTFE / RPTFE за меко уплътнение; Stellite 6 твърда сплав за метално твърдо уплътнение

- Уплътнение и О пръстен: FKM, PTFE, персонализирани за различни температурни среди

- Болтове: болтове от неръждаема стомана B8 / B8M

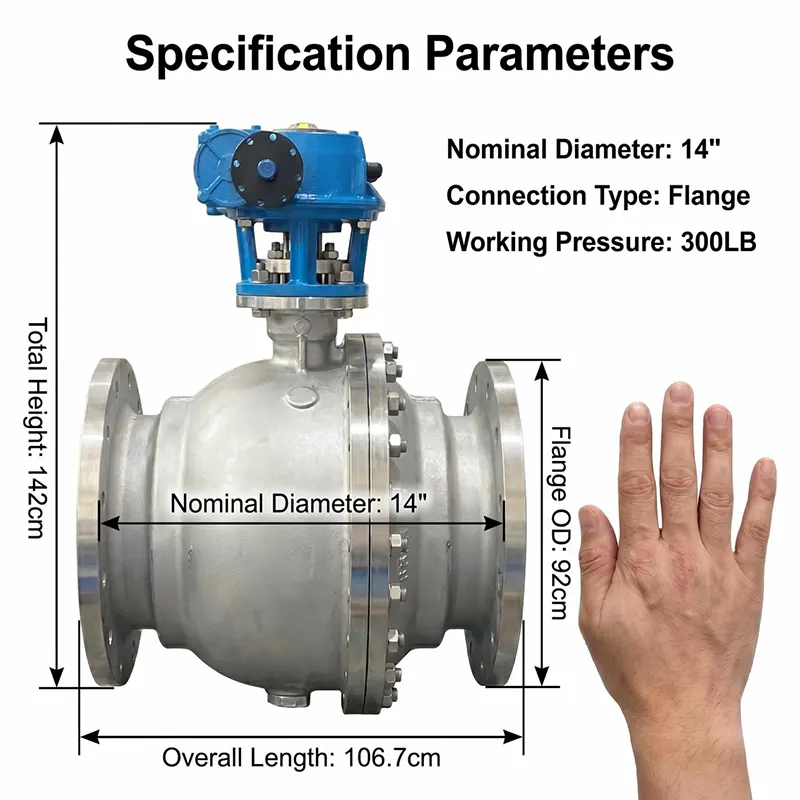

Диапазон на налягане и температура

-Клас на налягане: PN16-PN100, Class150-Class2500

-Работна температура:

• Версия с меко уплътнение: -29 ℃ ~ +200 ℃

• Версия с метално твърдо уплътнение: -29 ℃ ~ +425 ℃

-Стандарт за изпитване: API 598, тест на корпуса 1,5 пъти номиналното налягане; изпитване на седалка 1,1 пъти номиналното налягане

-Диапазон на размерите: DN50-DN600 (NPS2"-NPS24")

Видове операции

-Ръчно: Оператор с червячна предавка за големи изисквания за въртящ момент

-Пневматичен: еднодействащ / двойнодействащ пневматичен задвижващ механизъм, с краен изключвател и електромагнитен клапан

-Електрически: Включване/изключване или модулиращ електрически задвижващ механизъм за дистанционно автоматично управление

- Хидравлично / електрохидравлично задвижване, достъпно при специална заявка

Всички задвижващи механизми отговарят на монтажна платформа ISO 5211.

Приложения

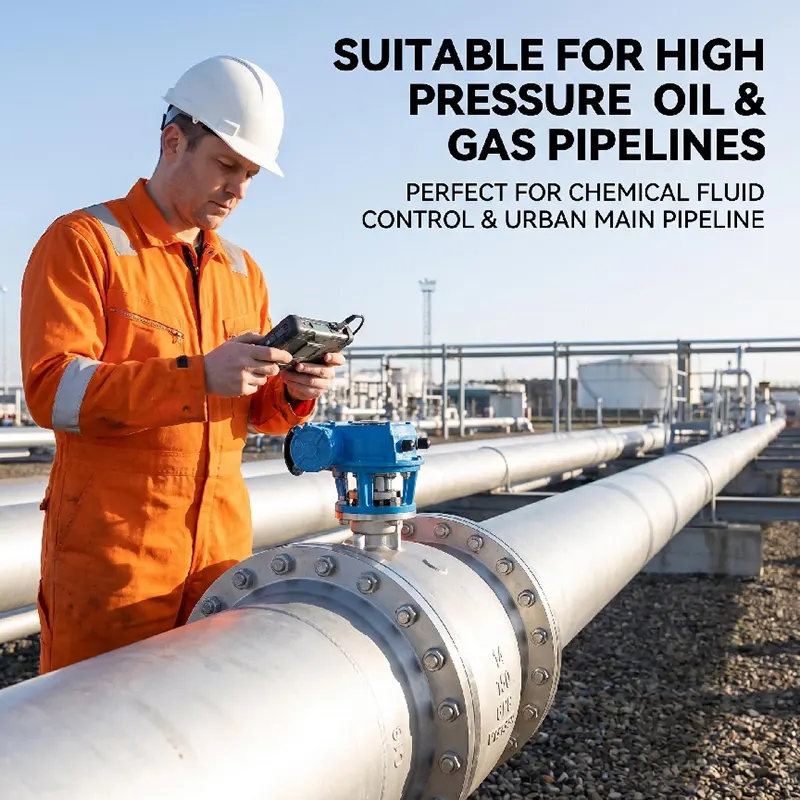

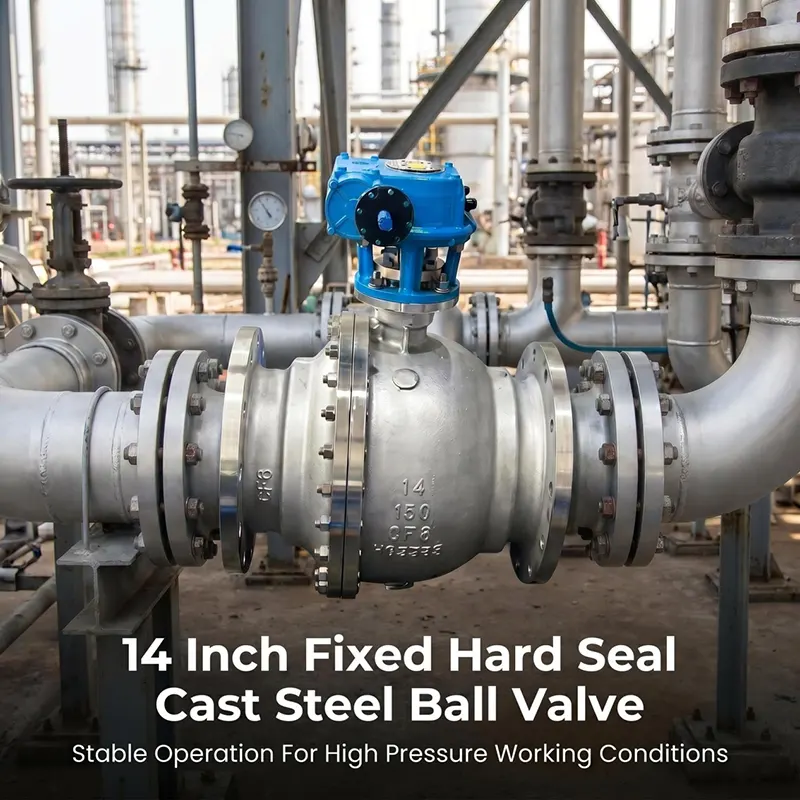

Широко приет за обслужване на включване-изключване и изолиране на течност, газ и корозивна среда. Използва се главно в тръбопроводи за нефт и газ на дълги разстояния, нефтохимически заводи, химическа обработка, производство на електроенергия, пречистване на вода, LNG и други тежки промишлени проекти.

Защо да изберете нашия неподвижен сферичен кран от неръждаема стомана Кован сферичен кран с фланци？

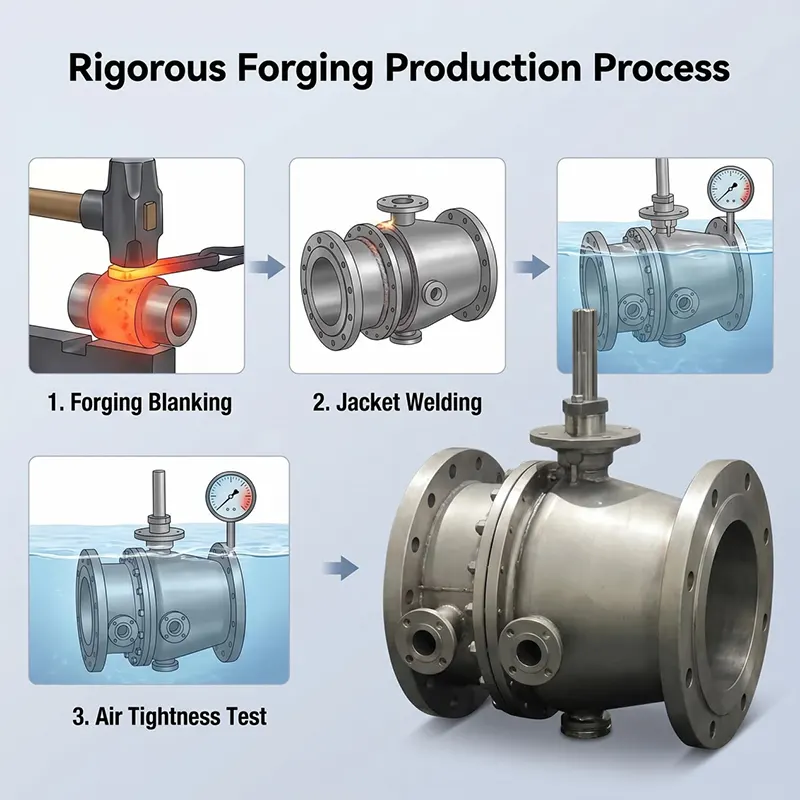

1. Приемете пълен процес на коване, компактен вътрешен материал без дефекти на порьозността на леярството, монтирайте тръбопровод за тежко натоварване под високо налягане.

2. Дизайнът с фиксирана топка значително намалява работния въртящ момент за големи работни условия при високо налягане.

3. Строга входяща проверка на материала, всеки клапан преминава пълен хидростатичен тест и тест за изтичане на газово седло преди доставката.

4. Поддържа две версии с меко уплътнение и метално твърдо уплътнение, за да отговарят на различни изисквания за температура и среда.

5. Ние предлагаме пълна техническа поддръжка, преглед на чертежа и следпродажбено ръководство за вашия проект.

Ръководство за закупуване

Моля, предоставете информацията по-долу, когато изпращате запитване:

1. Номинален размер и клас на налягане

2. Работна среда, действителна работна температура

3. Тип уплътнение: меко уплътнение или метално твърдо уплътнение

4. Тип на работа (червячна предавка / пневматична / електрическа и т.н.)

5. Стандартен фланец и тип лице на фланец (RF / RTJ)

6. Специално изискване: противопожарна безопасност, DBB функция, антикорозионна обработка и др.

Нашият инженер ще предложи подходящо предложение според вашето работно състояние.

Опаковане и доставка

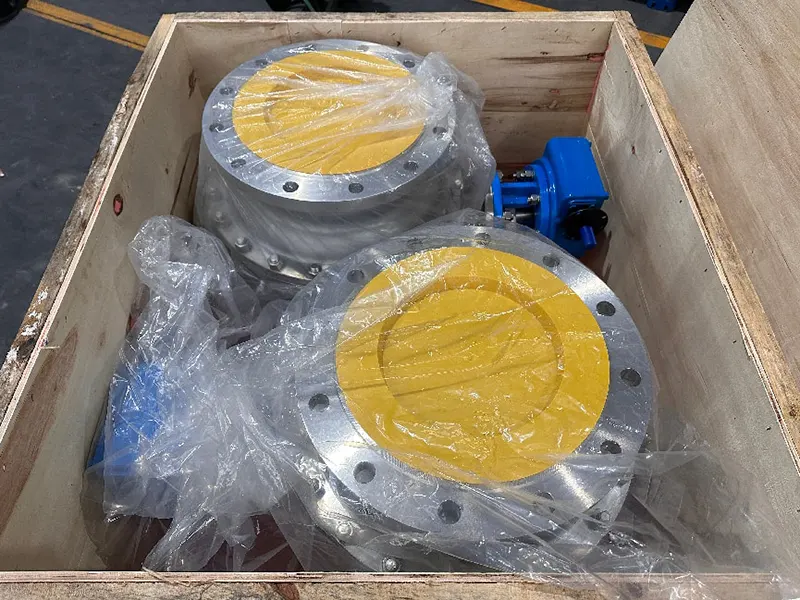

Всеки клапан ще бъде почистен и защитен преди опаковане. Портовете на клапаните са запечатани с пластмасови капачки, за да поддържат вътрешната кухина чиста. Клапаните са опаковани в каси от масивен шперплат, подходящи за морски транспорт. Поддържаме EXW, FOB, CIF, DAP и други търговски условия. Стоките могат да бъдат доставени до определено морско пристанище или склад.

OEM и ODM

Ние приемаме OEM и ODM поръчки. Можем да персонализираме материал на тялото, уплътнителен материал, стандартен фланец, специално удължително стебло, специално боядисване и маркиране на лого според чертежа на клиента или техническите изисквания. Гъвкаво MOQ за поръчки по проекти.

Инспекция и тестване

Всеки вентил преминава през пълна инспекция преди изпращане съгласно стандарт API 598.

- Входяща проверка на суровината: химичен състав на материала и проверка на механичните свойства, осигурен запис за проследяване на материала.

- Хидростатично изпитване на корпуса: 1,5 пъти номиналното налягане за тялото на клапана и капака.

- Тест за изтичане на седалката: 1,1 пъти номиналното налягане, вода или азотна среда.

- Визуална проверка, проверка на размерите, проверка на боята и покритието на повърхността.

- Тест на свидетел от институт на трета страна като SGS, BV е приемлив при заявка на клиента.

- Могат да бъдат предоставени пълен набор от документи, включително MTC сертификат за изпитване на материал, протокол от хидротест, сертификат за съответствие.

Ръководство за инсталиране и поддръжка

- Почистете старателно тръбопровода преди монтажа, за да почистите заваръчната шлака, пясъка и отломките, избягвайте повреда на уплътняващата повърхност.

- Монтирайте вентила в правилната посока на потока, затегнете болтовете на фланеца кръстосано и равномерно.

- Не дръжте вентила в полуотворено положение за дълго време на съхранение или работно състояние.

- За редовна работа периодично изпълнявайте цикъл на отваряне и затваряне с пълен ход, за да предотвратите залепване на уплътнението.

- Проверете фланцовото съединение, уплътнението на стеблото за външни течове по време на рутинна проверка на място.

- Сменете износените уплътнителни части по време на планирано спиране; използвайте подходящ уплътнителен материал за вашата работна среда.

- Ако е оборудван със задвижващ механизъм, редовно проверявайте въртящия момент на задвижващия механизъм, състоянието на крайния превключвател.

Следпродажбено обслужване

-Гаранционен срок: 12 месеца гаранция, считано от датата на изпращане, срещу производствени дефекти.

-Ние предоставяме техническа поддръжка, включително преглед на чертежите, потвърждение на параметри и ръководство за работа.

- Нашият инженерен екип отговаря на технически запитвания в рамките на 24 работни часа.

-Резервните части (седалки, уплътнения, уплътнение на стеблото) са налични за повторна поръчка.

-Може да се организира техническа консултация на място за големи поръчки за проекти.

Забележка: Гаранцията НЕ покрива щети, причинени от неправилна инсталация, неправилна работа или неправилно състояние на средата.

Свързани препоръчани продукти

-Плаващ сферичен кран (сферичен кран от 2 части/3 части от неръждаема стомана)

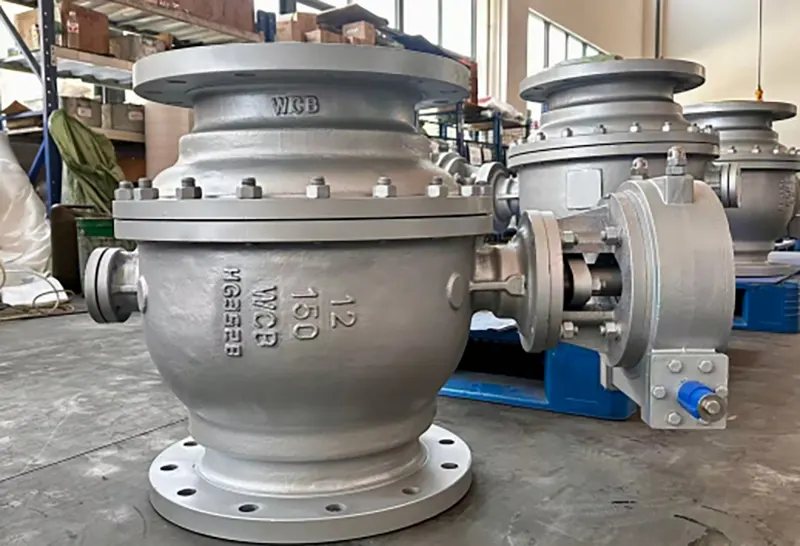

-WCB въглеродна стомана с фиксиран сферичен кран

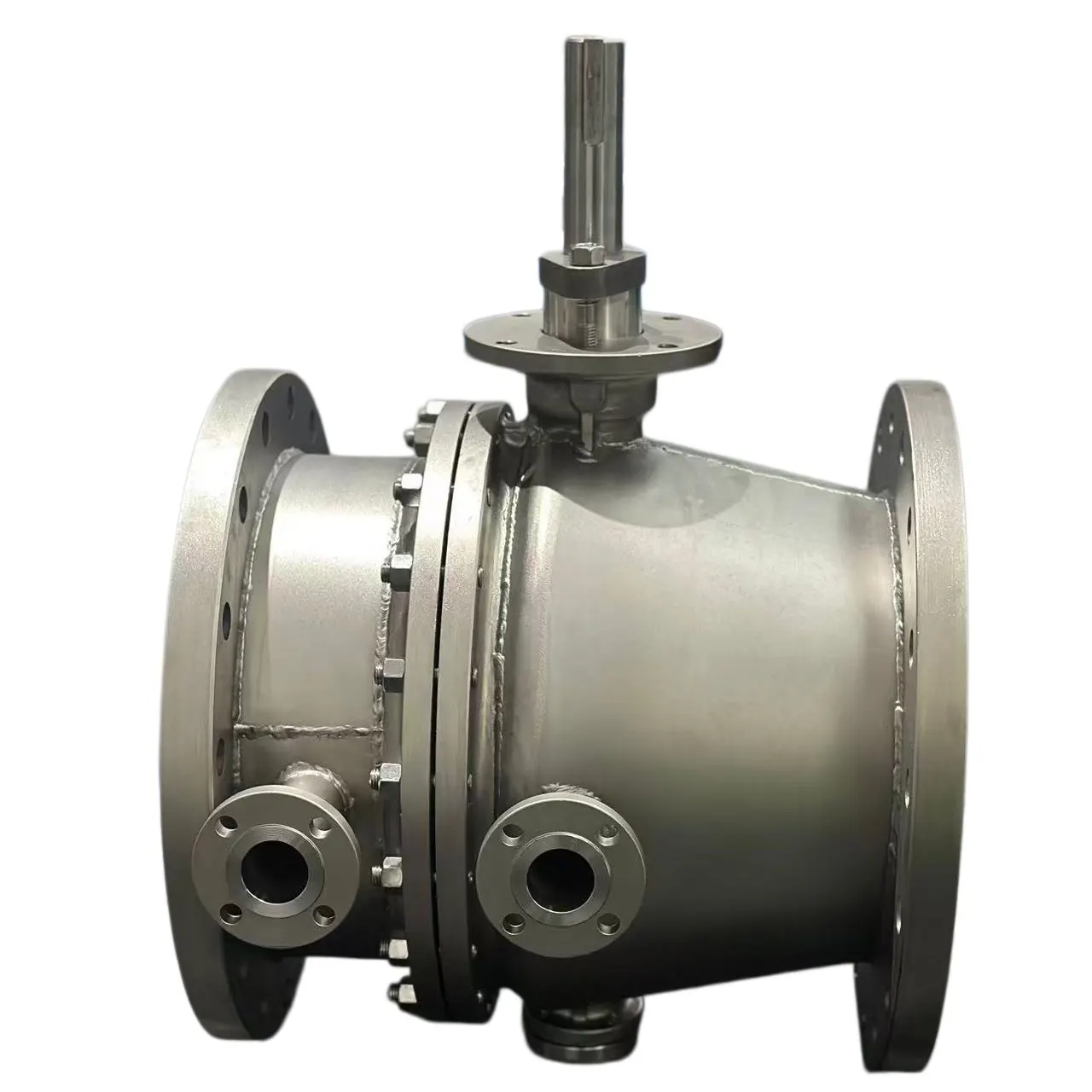

-Изолиран с кожух фиксиран сферичен кран за среда с висок вискозитет

-Сферичен кран с пневматичен / електрически пълен комплект задвижки

-Метален неподвижен сферичен кран с твърдо уплътнение за работа при висока температура

Силата на нашата фабрика

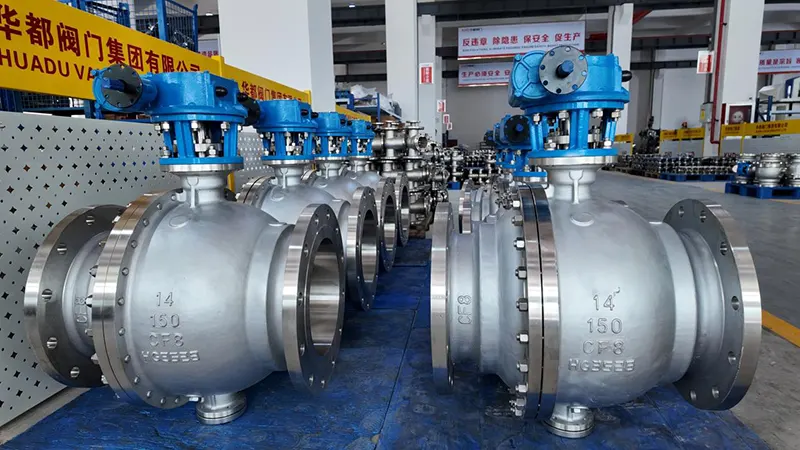

Huadu Valve Group се намира в Уенжоу Китай, специализирана в проектиране, коване, механична обработка и монтаж на промишлени клапани. Ние притежаваме цялостни производствени линии, включително работилница за коване, работилница за CNC обработка, работилница за сглобяване и независима тестова лаборатория. Всички критични производствени процеси се извършват в къщата, а не изцяло на външни изпълнители. Имаме богат опит за поръчки на проекти за петрол, газ, нефтохимия и водоснабдяване в чужбина. Нашите продукти се изнасят в Югоизточна Азия, Близкия изток, Европа и други региони.

Обадете се за запитване

Моля, изпратете ни вашите подробни изисквания за работни условия, включително размер, налягане, среда, температура, тип работа и специални изисквания. Нашият технически екип скоро ще направи оценка и ще подготви официална оферта за вас. Добре дошли примерна поръчка и голямо сътрудничество по проекти.
