Какво прави сферичните вентили основни за чести превключвания и регулиране на потока?

Вътре в завод за химическа обработка цикълът за контрол на температурата на парата цикли десетки пъти всеки ден. Операторът настройва вентила, температурата се стабилизира и цикълът се повтаря. На пръв поглед това изглежда рутинно - докато един клапан не се повреди след шест месеца работа, което налага скъпоструващо спиране на завода. Основната причина? Шибър е монтиран там, където aглобус вентилтрябваше да бъде. Шибърите, макар и отлични за изолация, не са предназначени за често дроселиране. Повтарящата се модулация износва уплътнителните повърхности неравномерно, което води до изтичане и евентуална повреда. Това е вид грешка, която може да бъде избегната чрез разбиране на фундаменталните силни страни на различните дизайни на клапаните.

Сглобените вентили са спечелили репутацията си на работен кон за контрол на потока. Те са специално проектирани за приложения, изискващи честа работа и прецизно регулиране на потока. Тайната се крие в техния отличителен дизайн: диск, който се движи перпендикулярно на пътя на потока, седло, което осигурява плътно уплътнение, и път на потока, който създава спад на налягането, идеален за дроселиране. За разлика от шибърите, които са проектирани да бъдат напълно отворени или напълно затворени, вентилите са конструирани да модулират. Те предлагат отлични характеристики на уплътняване, широк спектър от възможности за контрол на потока и способност да издържат на износване и разкъсване от честите цикли. Тази статия ще изследва принципите на проектиране, характеристиките на работа и критериите за избор, които правят глобусовите вентили незаменими в индустрии, вариращи от производство на електроенергия до нефтохимическа обработка.

Съдържание

• 1. Какво е сферичен вентил и как работи?
• 2. Защо конструкцията на кълбовидния вентил благоприятства честата работа?
• 3. Как сферичният клапан постига прецизно регулиране на потока?
• 4. Какви технически спецификации определят висококачествения сферичен вентил?
• 5. Как се сравнява сферичният клапан с други типове клапани за дроселиране?
• 6. Какви практики за поддръжка удължават експлоатационния живот на вентила?
• 7. Често задавани въпроси (FAQ)
• 8. Заключение

1. Какво е сферичен вентил и как работи?

Сферичният вентил е клапан с линейно движение, използван за стартиране, спиране и регулиране на потока в тръбопроводна система. Името му идва от сферичната форма на тялото му, в което са разположени вътрешните компоненти. Определящата характеристика на вентила е неговият диск и седло, което е разположено перпендикулярно на пътя на потока. Когато клапанът се отвори, дискът се движи нагоре и встрани от седалката, създавайки празнина, през която тече течността. Когато е затворен, дискът приляга плътно към седалката, създавайки плътно уплътнение. Това перпендикулярно движение е това, което отличава вентила от шибъра, при който шибърът се движи успоредно на потока.

За да разберете работата на вентила, представете си кран във вашия дом. Когато завъртите дръжката, гумена шайба се движи нагоре и надолу срещу метална седалка, контролирайки потока на водата. Това по същество е същият принцип. Сферичният вентил използва стебло с резба (или неповдигащо се стебло), за да преобразува въртеливото движение от ръчното колело в линейно движение. Докато ръчното колело се завърта, стеблото се върти, карайки диска да се движи нагоре или надолу. Позицията на диска определя размера на отвора за потока, който от своя страна определя скоростта на потока. Течността навлиза в тялото на клапана, преминава през отвора на седалката и излиза от другата страна. Промяната в посоката на потока – флуидът трябва да се завърти на 90 градуса, докато преминава – създава спад на налягането, който прави сферичните клапани отлични за дроселиране.

Дизайнът на вентила не е единична, монолитна концепция. Има няколко варианта, включително Т-модел, Y-модел и ъглови вентили. Т-образният модел е най-често срещаният, като входът и изходът са подравнени в права линия. Y-моделът включва стебло, което е наклонено под ъгъл от 45 градуса спрямо пътя на потока, предлагайки по-нисък спад на налягането и по-добри характеристики на потока. Ъгловият сферичен вентил има вход и изход под ъгъл от 90 градуса, което го прави подходящ за приложения, където пространството е ограничено или където потокът трябва да промени посоката.Huadu Valve Group Co., Ltd.произвежда пълна гама конфигурации на глобус клапан, което позволява на инженерите да изберат оптималния дизайн за тяхното конкретно приложение.

2. Защо конструкцията на кълбовидния вентил благоприятства честата работа?

Когато клапанът е подложен на честа работа, основната грижа е износването. Всеки път, когато вентилът се отваря или затваря, уплътнителните повърхности влизат в контакт, създавайки триене. С течение на времето това триене може да ерозира уплътнителните повърхности, което води до изтичане. Дизайнът на вентила е специално проектиран да минимизира това износване. Ключът към неговата издръжливост се крие в начина, по който дискът и седалката си взаимодействат. В сферичния вентил дискът се насочва от стеблото, като се гарантира, че се изравнява перфектно със седлото всеки път, когато се затваря. Това прецизно подравняване предотвратява триенето на диска в седалката под ъгъл, което би причинило неравномерно износване.

Друго предимство е самопочистващото се действие на вентила. Докато течността преминава през клапана, тя тече през опорните повърхности. Този поток, особено при високи скорости, помага да се отмият всякакви частици или отлагания, които могат да се натрупат върху седалката. Това действие на самопочистване е критичен фактор за удължаване на експлоатационния живот на вентила, особено при приложения с мръсни или замърсени течности. За разлика от това шибърният вентил има различна динамика. Когато шибърът е частично отворен, потокът преминава през шибъра и седалката, причинявайки бърза ерозия. Ето защо шибърите не са подходящи за дроселиране. Сферичният вентил, от друга страна, е проектиран с път на потока, който насочва течността далеч от повърхностите за сядане, намалявайки ерозията. Това е резултат от геометрията на потока: течността навлиза във вентила, променя посоката си и след това излиза, а опорните повърхности са разположени така, че да минимизират въздействието на потока.

Нашата фабрика в Huadu Valve Group Co., Ltd. е извършила обширни тестове за износване на различни конструкции на клапани. При тест, симулиращ 10 000 операции с пълен ход при условия на пара с висока температура, стандартен сферичен вентил поддържа уплътнението си без измерими течове, докато шибър при същите условия показва значително износване и теч след само 1000 цикъла. Тези данни от теста подчертават превъзходството на вентила за честа работа. Материалите на диска и седалката също играят решаваща роля. При високотемпературни приложения кръговият вентил с диск със стелитно лице и закалена седалка от неръждаема стомана предлага изключителна устойчивост на износване. Твърдата наварка Stellite осигурява здрава, устойчива на износване повърхност, която може да издържи на многократното въздействие на честото циклиране. По същия начин, за корозивни приложения, сферичен вентил с монел диск и седло предлага отлична устойчивост на химическа атака. В Huadu Valve Group предлагаме широка гама от облицовъчни материали, които да отговарят на специфичните изисквания на вашето приложение.

3. Как сферичният клапан постига прецизно регулиране на потока?

Прецизното регулиране на потока е основната функция на вентила. За разлика от обикновения изолационен вентил, сферичният вентил е проектиран да бъде частично отворен, осигурявайки контролирано съпротивление на потока. Способността за контрол на потока се извлича от връзката между позицията на диска и площта на потока. Когато дискът се повдигне от седалката, площта на потока се увеличава. Връзката обаче не е линейна; управлява се от геометрията на диска и седалката. Тази нелинейна връзка позволява фино управление в широк диапазон от дебити. Ето защо сферичният вентил често е предпочитаният вентил за модулиращо управление.

Характеристиката на потока на вентила често се описва чрез неговата „крива на характеристиката на потока“. Има три основни типа: линеен, равен процент и бързо отваряне. Линейна характеристика означава, че дебитът е право пропорционален на хода на клапана. 10% отваряне води до 10% от максималния поток. Тази характеристика е идеална за приложения, при които спадът на налягането през вентила е постоянен. Еднаква процентна характеристика означава, че всяко увеличение на хода на клапана увеличава потока с фиксиран процент от текущия поток. 10% ход може да увеличи потока с 20%. Тази характеристика е идеална за приложения, където спадът на налягането варира, тъй като осигурява по-стабилно управление. Характеристиката на бързо отваряне означава, че вентилът осигурява голяма промяна в потока за малко първоначално движение, което го прави подходящ за приложения, изискващи бърза реакция.

За да илюстрирате важността на избора на правилната характеристика на потока, помислете за система за контрол на температурата на парата. Системата използва кръгов вентил за регулиране на потока пара към топлообменника. Ако системата използва линеен кръгов вентил, температурната реакция ще бъде линейна. Въпреки това, ако системата работи с променлив спад на налягането, линеен сферичен вентил може да осигури нестабилно управление. Един равнопроцентен сферичен вентил би осигурил по-стабилно управление. Нашата фабрика в Huadu Valve Group Co., Ltd. предлага сферични вентили с различни форми на диска, за да осигури различни характеристики на потока, а нашият инженерен екип може да ви помогне да изберете правилния. Изборът на характеристика на потока е ключов елемент в дизайна на системата и нашият екип може да предостави насоки за оптималния избор за вашето конкретно приложение.

Прецизността на сферичния вентил също се подобрява чрез използването на позиционер. Позиционерът е устройство, което получава управляващ сигнал и регулира позицията на клапана, за да постигне желания поток. Позиционерът гарантира, че вентилът се отваря до точната необходима позиция, дори и при променящи се работни условия. Това е особено важно при приложения, изискващи висока точност, като дозиране на химикали или контрол на температурата. Избирайки глобус вентил с висококачествен позиционер, инженерите могат да постигнат точност на контрола на потока от +/- 1%.

4. Какви технически спецификации определят висококачествения сферичен вентил?

Когато избират сферичен вентил, инженерите трябва внимателно да оценят набор от технически спецификации. Тези параметри определят производителността, издръжливостта и пригодността на вентила за приложението. Основните спецификации включват: размер на вентила (номинален размер на тръбата, NPS), номинално налягане (клас), температурен диапазон, крайни връзки, материал на корпуса, материал за облицовка и характеристика на потока. Всеки от тези параметри трябва да бъде съобразен със специфичните изисквания на процеса. Размерът на вентила определя капацитета на потока на вентила. Клапан, който е твърде малък, ще ограничи потока, докато клапан, който е твърде голям, ще бъде по-скъп и може да не осигури подходящ контрол.

Номиналното налягане, обикновено обозначено като клас (клас 150, клас 300, клас 600 и т.н.), определя максималното налягане, което вентилът може да издържи при дадена температура. За приложения с високо налягане е необходим сферичен вентил от клас 600 или по-висок. Температурният диапазон се определя от материалите на конструкцията. За високотемпературни приложения (над 425°C) е необходим вентил с корпус от лята стомана и облицовка с твърда повърхност. За криогенни приложения е необходим клапан с корпус от неръждаема стомана и специална нискотемпературна облицовка. Крайните връзки са средствата, чрез които вентилът е прикрепен към тръбопроводната система. Най-често срещаните видове са краища с фланци, краища с резба и заварени краища. Краищата с фланци са най-универсалните и се използват в повечето приложения. Краищата с резба се използват за по-малки клапани и по-ниски налягания, докато заварените краища се използват за приложения с високо налягане и висока температура.

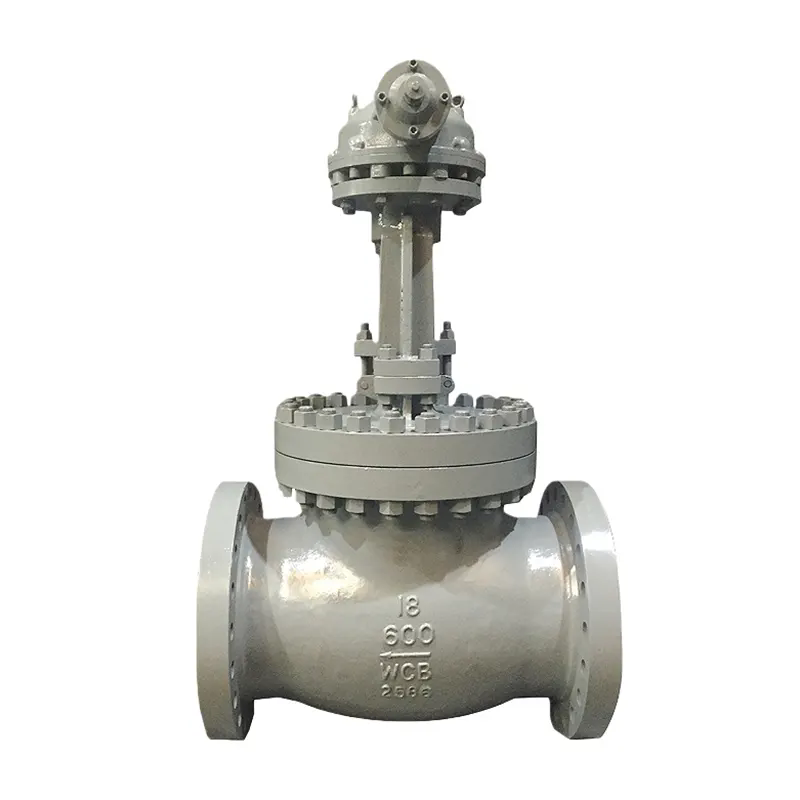

В Huadu Valve Group Co., Ltd., ние произвеждаме Globe Valve в широка гама от материали и конфигурации. Нашите стандартни тела на сферични вентили се предлагат от чугун, сферографитен чугун, лята стомана, неръждаема стомана и високотемпературни сплави. Облицовките се предлагат в различни материали, включително 13% хромирана неръждаема стомана, Stellite и Monel. Таблицата по-долу предоставя обобщение на основните технически спецификации за нашите най-популярни модели Globe Valve.

5. Как се сравнява сферичният клапан с други типове клапани за дроселиране?

Когато инженер проектира система, изискваща прецизен контрол на потока, първият въпрос често е: "Кой тип вентил е най-подходящ за това приложение?" Докато много типове вентили могат да се използват за дроселиране, сферичният клапан обикновено е предпочитаният избор. За да разберете защо е полезно да сравните глобусния вентил с други често срещани типове вентили: шибъри, сферични кранове и дроселни клапи. Всеки има своите силни и слаби страни, а изборът зависи от специфичните изисквания на приложението.

Шибърите са предназначени основно за работа при включване/изключване. Не стават за дроселиране. Когато шибърът е частично отворен, високоскоростният поток през шибъра и седалката причинява бърза ерозия и износване. Шибърът също не е предназначен за честа работа; плъзгащото се движение на вратата може да доведе до стържене и задръстване. В сферичния вентил пътят на потока е проектиран да минимизира износването по време на дроселиране, което го прави подходящ за модулиране на услугата. За приложения, изискващи често дроселиране, сферичният вентил е най-добрият избор. Сферичните кранове са друг често срещан тип вентил. Те предлагат отлична възможност за изключване и се предлагат в различни дизайни. Сферичните кранове обаче имат по-ограничен обхват на контрол на потока и тяхната характеристика на потока обикновено е бързо отваряне, което не е идеално за прецизно дроселиране. В сферичния вентил характеристиката на потока е по-линейна или с равен процент, осигурявайки по-добър контрол.

Бътерфлай клапите често се използват за приложения с голям диаметър. Те са компактни, леки и рентабилни. Въпреки това, те обикновено не са толкова прецизни като сферичните вентили за дроселиране. Контролната характеристика на дроселната клапа е нелинейна и може да бъде склонна към кавитация и ерозия при високи диференциални налягания. Глобусният вентил, със своята здрава конструкция и широк диапазон от характеристики на потока, е предпочитаният избор за взискателни дроселиращи приложения. Таблицата по-долу предоставя сравнение на основните характеристики на сферичните вентили, шибърите, сферичните кранове и дроселните клапи за дроселиращи приложения.

6. Какви практики за поддръжка удължават експлоатационния живот на вентила?

Дори и най-висококачественият сферичен вентил няма да работи надеждно без подходяща поддръжка. Редовната проверка и обслужване са от съществено значение за предотвратяване на неочаквани повреди и за удължаване на експлоатационния живот на вентила. Първата стъпка в програмата за поддръжка е редовна визуална проверка. Клапанът трябва да се провери за всякакви външни течове, като течове от уплътнението на стеблото или уплътнението на тялото. Вентилът също трябва да се провери за необичаен шум или вибрации по време на работа, които могат да показват проблем с вътрешните компоненти. Добрата програма за поддръжка включва планиран график за разглобяване и проверка на вътрешните компоненти.

Когато сферичният вентил се разглобява, дискът и седлото трябва да бъдат проверени за износване, хлътване или корозия. Ако дискът или седалката са износени, те често могат да бъдат поправени чрез прилепване или шлайфане. Прилепването е процес на използване на абразивна паста за полиране на уплътнителните повърхности. Това може да възстанови ефективността на уплътняване на клапана, без да се налага смяна на диска или седлото. Стеблото трябва да се провери за износване или повреда. Опаковката трябва да се провери за течове. Ако уплътнението тече, то може да се затегне или смени. Уплътнителният уплътнител трябва да се провери за правилно подравняване. Уплътнението трябва да бъде затегнато до правилния въртящ момент. Прекомерното затягане на уплътнението може да причини повреда на стеблото и да увеличи триенето. Недостатъчното затягане ще доведе до изтичане.

В нашата фабрика в Huadu Valve Group Co., Ltd. видяхме глобус вентил, който при подходяща поддръжка може да осигури десетилетия на работа. Един клиент, централа за производство на електроенергия, имаше глобус вентил, който беше в експлоатация от 35 години. Вентилът се разглобяваше ежегодно, проверяваше се и уплътнителните повърхности бяха припокрити според нуждите. Вентилът никога не е изисквал основен ремонт. Това е изключителен случай, но той илюстрира идеята, че при правилна грижа един сферичен вентил може да осигури дълъг експлоатационен живот. Препоръчваме минимален график за поддръжка от годишна визуална проверка и пълна проверка за разглобяване на всеки 3-5 години, в зависимост от условията на обслужване.

Таблицата по-долу обобщава препоръчителните практики за поддръжка на сферичен вентил.

7. Често задавани въпроси (FAQ)

Въпрос 1: Защо сферичният вентил е предпочитан пред шибър за дроселиращи приложения?

Отговор: Сферичният вентил е за предпочитане пред шибър за дроселиране, тъй като неговият дизайн е специално проектиран за модулиране на потока. Дискът на вентила се движи перпендикулярно на седалката, което позволява прецизен контрол на площта на потока. Пътят на потока също създава спад на налягането, което прави дроселирането по-ефективно. За разлика от това шибърът е проектиран за пълно отворено или напълно затворено обслужване. Когато шибърът е частично отворен, високоскоростният поток през шибъра и седлото причинява бърза ерозия, което води до изтичане и повреда. Нашата фабрика в Huadu Valve Group Co., Ltd. произвежда Globe Valve, специално проектиран за дроселиращи приложения.

Въпрос 2: Каква е разликата между линейни и равнопроцентни характеристики на потока?

Отговор: Линейна характеристика на потока означава, че дебитът е право пропорционален на хода на клапана. 10% отваряне води до 10% от максималния поток. Тази характеристика е идеална за приложения, при които спадът на налягането през вентила е постоянен. Еднаква процентна характеристика на потока означава, че всяко увеличение на хода на клапана увеличава потока с фиксиран процент от текущия поток. 10% ход може да увеличи потока с 20%. Тази характеристика е идеална за приложения, където спадът на налягането варира, тъй като осигурява по-стабилно управление. Нашите продукти Globe Valve предлагат и двете характеристики и нашият технически екип може да ви помогне да изберете правилния за вашето приложение.

Въпрос 3: Как мога да определя дали уплътнението на моя сферичен клапан не работи?

Отговор: Най-честите признаци на неуспешно уплътнение са външен теч и невъзможност за пълно спиране на потока. Ако наблюдавате капене на течност от стеблото на клапана или около капака, опаковката или уплътнението вероятно са нарушени. Освен това, ако вентилът не може да постигне плътно затваряне, дискът и седлото вероятно са износени или повредени. В някои случаи промяната в работния въртящ момент, необходим за задействане на клапана, също може да показва проблем. Редовната визуална проверка и функционалното тестване са най-добрите начини за откриване на неуспешно уплътнение, преди това да доведе до по-голям проблем.

Въпрос 4: Може ли сферичен вентил да се използва за обслужване с пара?

Отговор: Да, сферичните вентили обикновено се използват за обслужване на пара. Въпреки това вентилът трябва да бъде правилно избран за специфичните условия на температура и налягане. За високотемпературно парно обслужване се препоръчва сферичен вентил с корпус от лята стомана и облицовка с твърда повърхност (като Stellite). Твърдата наварка Stellite осигурява изключителна устойчивост на износване и може да издържи на високоскоростния поток от пара. Нашата фабрика в Huadu Valve Group Co., Ltd. произвежда глобусови вентили специално за обслужване с пара, с набор от материали за тялото и облицовката, които отговарят на различни условия на работа.

Въпрос 5: Какъв е типичният експлоатационен живот на вентила?

Отговор: Срокът на експлоатация на вентила зависи от няколко фактора, включително работните условия, честотата на работа и качеството на поддръжката. При умерено обслужване с редовна поддръжка един сферичен вентил може да издържи 20-30 години или повече. При тежки условия на експлоатация, като приложения с висока температура или високо налягане с чести цикли, може да се наложи вентилът да се проверява и ремонтира по-често. При правилна поддръжка, включително редовно припокриване на повърхностите за сядане и подмяна на уплътнението, сферичният вентил може да осигури дълъг и надежден експлоатационен живот. Нашите фабрични продукти Globe Valve са проектирани за дълъг живот и минимална поддръжка.

8. Заключение

Сферичните вентили са основният избор за приложения, изискващи често превключване и прецизно регулиране на потока. Техният отличителен дизайн, включващ диск, който се движи перпендикулярно на седалката, осигурява превъзходно уплътнение и устойчивост на износване в сравнение с други типове клапани. Пътят на потока създава контролиран спад на налягането, което ги прави идеални за дроселиране. Наличието на различни характеристики на потока, като линейни и равни проценти, позволява прецизен контрол в широк диапазон от дебити. Широката гама от материали и конфигурации гарантира, че сферичният вентил може да бъде избран, за да отговори на специфичните изисквания на всяко приложение, от високотемпературно парно обслужване до криогенни условия.

Ключът към максимизиране на производителността и експлоатационния живот на вентила е правилният избор и поддръжка. Чрез внимателно оценяване на техническите спецификации, включително размер на вентила, номинално налягане, температурен диапазон и материал за облицовка, инженерите могат да гарантират, че вентилът е съобразен с приложението. Редовната програма за поддръжка, включително визуални проверки и периодично разглобяване и обновяване, ще удължи живота на клапана и ще предотврати неочаквани повреди. В Huadu Valve Group Co., Ltd. ние се ангажираме да предоставяме висококачествени продукти на Globe Valve и експертна техническа поддръжка, за да помогнем на нашите клиенти да оптимизират своите операции. Нашата обширна гама от продукти на Globe Valve и нашият екип от опитни инженери са готови да ви помогнат с вашите специфични изисквания за приложение.

Свържете се с Huadu Valve Group Co., Ltd. днесза да обсъдим вашите изисквания за Globe Valve и да открием как нашите решения могат да подобрят надеждността и ефективността на вашите системи за контрол на потока.
