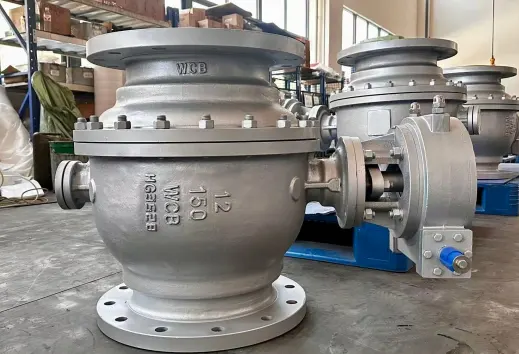

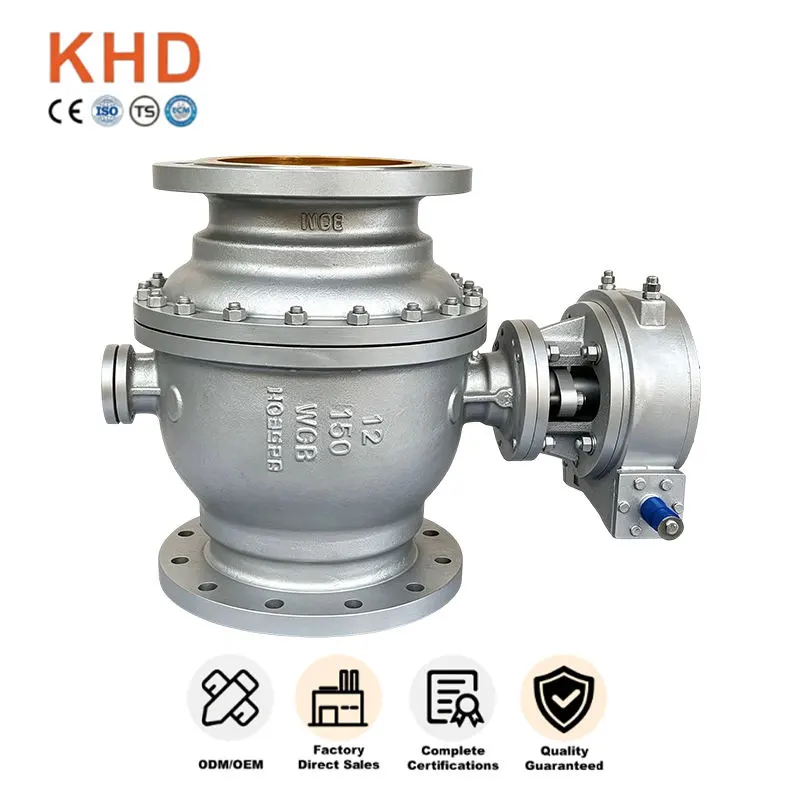

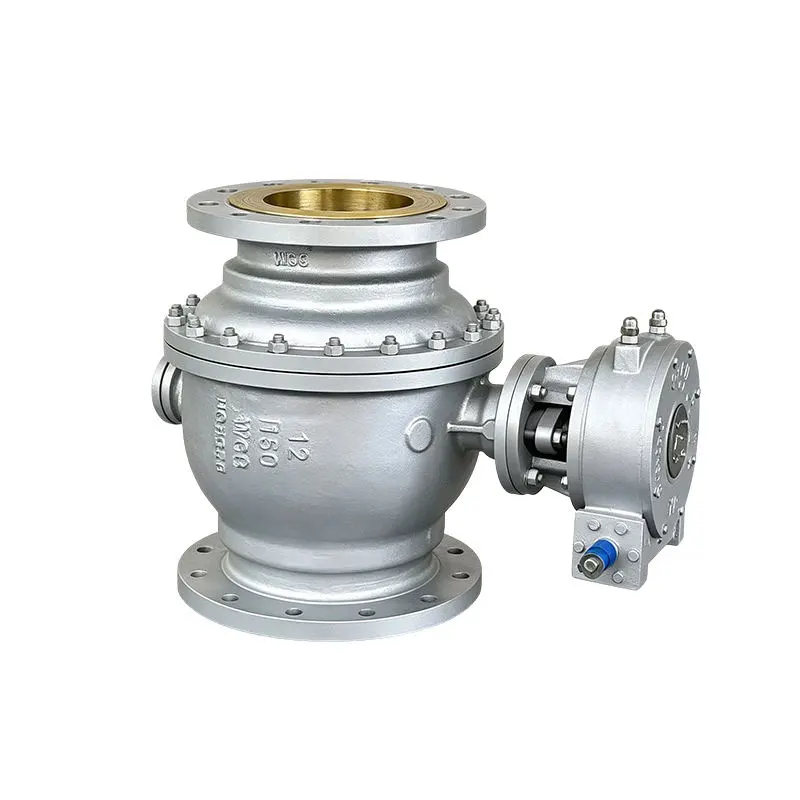

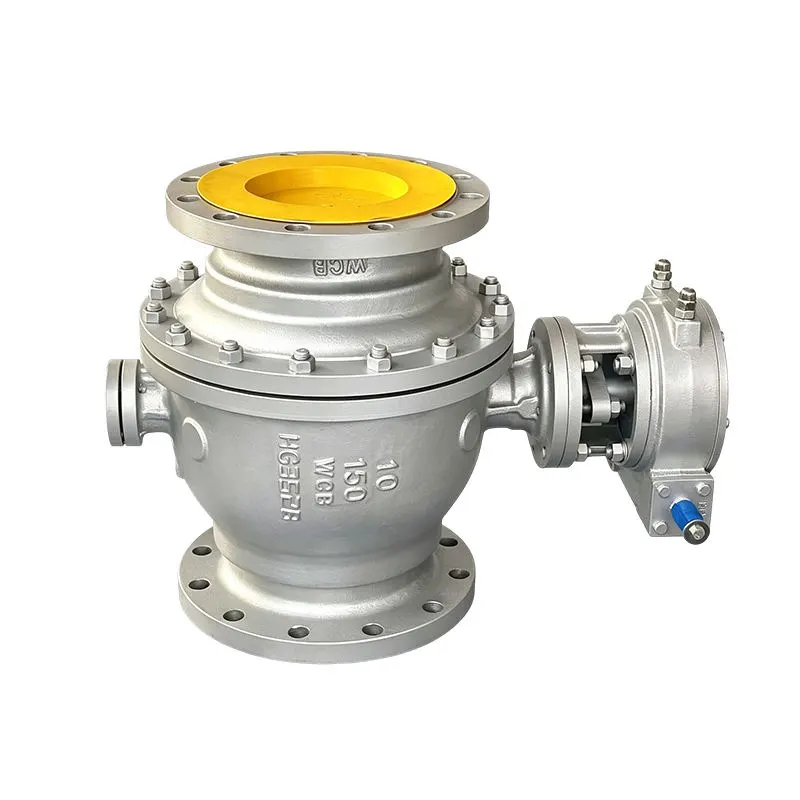

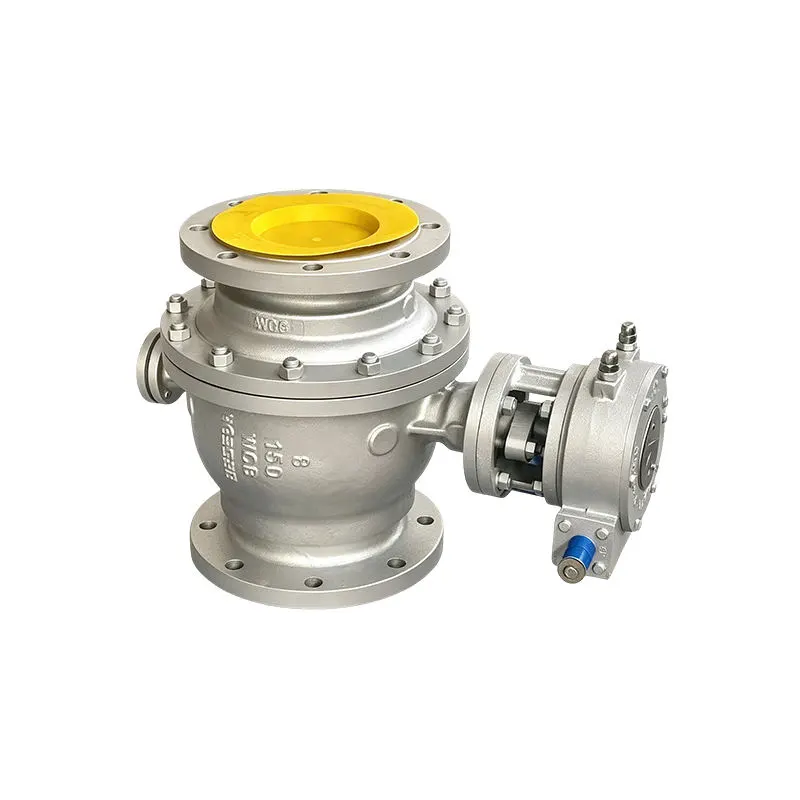

Фиксиран сферичен кран от въглеродна стомана WCB

Фиксираният сферичен кран от въглеродна стомана WCB е промишлен вентил за тежък режим на работа, създаден за изолация на тръбопроводи и контрол на потока, произведен от Huadu Valve Group. Той използва дизайн с фиксирана топка и материал от въглеродна стомана A216 WCB, подходящ за критични работни условия на тръбопроводи с високо налягане.

Този индустриален вентил работи надеждно при непрекъснато обслужване под високо налягане и работа с дълъг цикъл, широко избран за проекти, при които безопасността на уплътнението и дългият експлоатационен живот са основни изисквания.

Суровини и структурни предимства

Премиум корпус от въглеродна стомана A216 WCB

Фиксираният сферичен кран WCB от въглеродна стомана е отлят от въглеродна стомана A216 WCB, което носи следните основни предимства:

-Висока механична якост и отлична устойчивост на удар

- Добра температурна адаптивност срещу скок на налягането и воден удар

- Достатъчна дебелина на стената за обслужване от клас високо налягане

-Твърда проверка на отливката за елиминиране на вътрешни и повърхностни дефекти

Фиксирана сферична структура, монтирана на опора

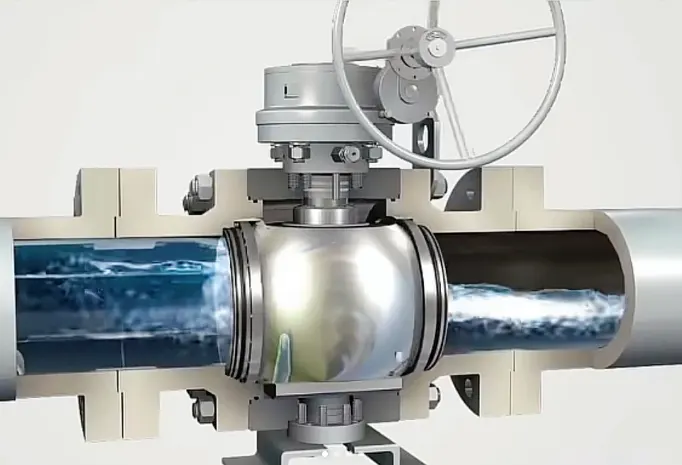

За разлика от обикновените плаващи сферични кранове, нашият дизайн с неподвижна сфера прехвърля по-голямата част от натоварването на налягането в тръбопровода към горните и долните опорни валове. Топката остава заключена в позиция, така че леглата на клапаните понасят само минимална контактна сила. Той значително намалява износването на седалката дори при чести цикли отваряне-затваряне при продължително високо налягане. Стабилното двупосочно уплътнение предотвратява изтичането независимо от посоката на налягането, подобрявайки безопасността на системата за критични вериги на процеса.

Оптимизирано уплътнение и безопасна конструкция

Пружинно зареденият плаващ седалков комплект е оборудван за този фиксиран сферичен кран от въглеродна стомана WCB. Вградените пружини компенсират незначителното износване след хиляди операции, за да поддържат производителността при плътно затваряне. Стъблото против издухване служи като стандартна функция за безопасност срещу внезапни пикове на налягането. Многослойната графитна уплътнение минимизира неорганизираните емисии около процепите на стеблото. Всички уплътнителни компоненти са специално съобразени за работна среда при високо налягане и средна температура вместо генерични резервни части.

Ключови атрибути

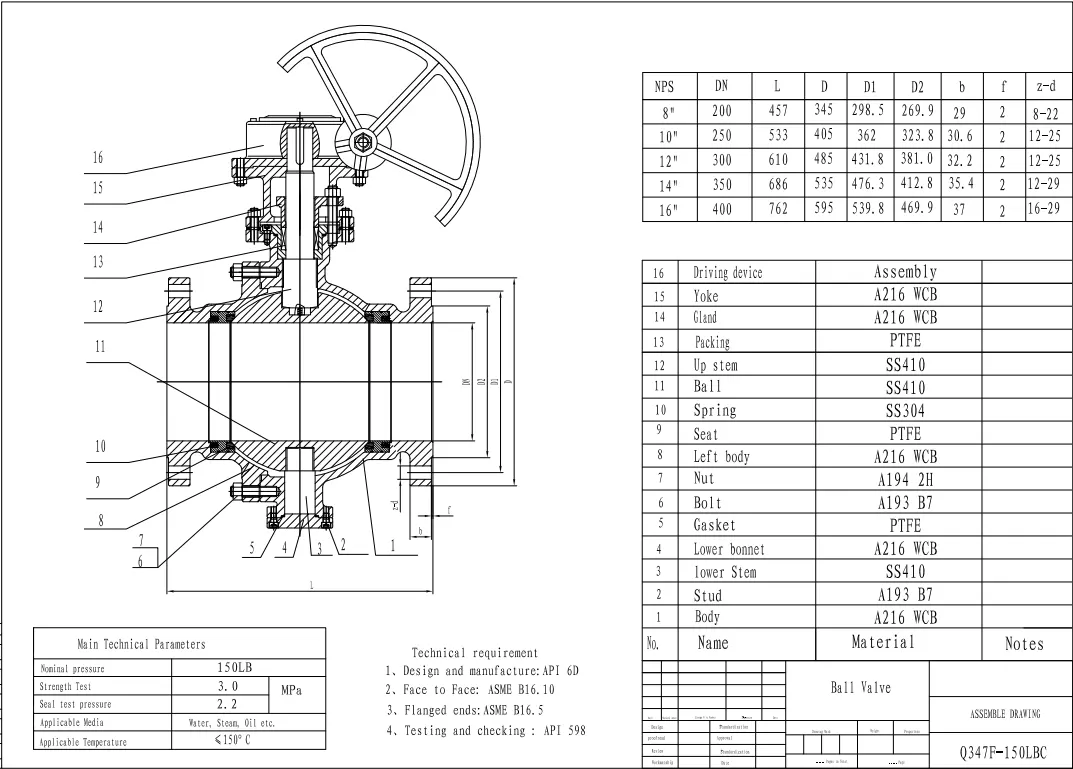

Технически спецификации

Стандартни параметри

Размер: DN50-DN1200

Рейтинг на налягане: Class150-Class2500

Материал: въглеродна стомана A216 WCB

Структура: Фиксиран сферичен кран, монтиран на стойка

Температурен диапазон: -29 ℃ ~ 425 ℃

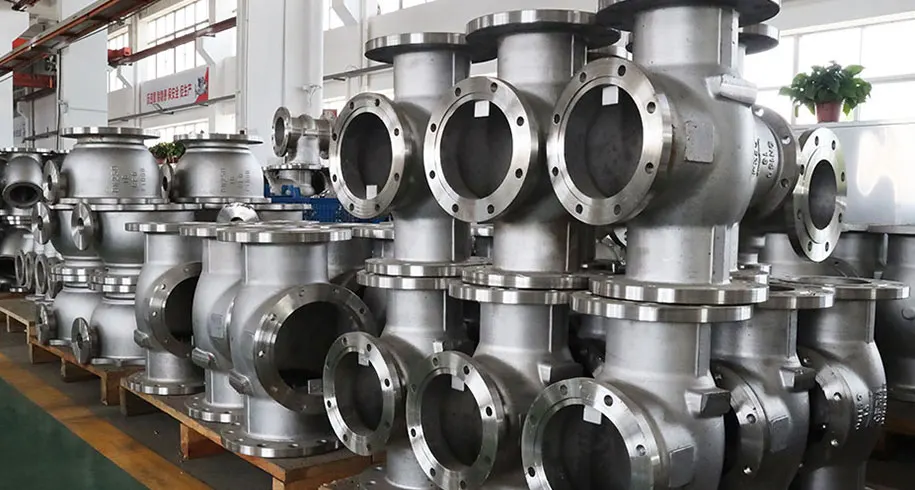

Производствен процес

Фиксираният сферичен кран WCB от въглеродна стомана преминава през:

- Квалифицирано производство на отливки A216 WCB

- Термична обработка за стабилно качество на материала

- CNC прецизна обработка за уплътняване на повърхности

- Монтаж със съвпадащи уплътнителни и задвижващи компоненти

Характеристики на производителността

- Слабо износваща се конструкция на цапфата за често циклично обслужване

- Надеждно двупосочно затваряне

- Ниска степен на повреда на седалката при непрекъснато високо налягане в тръбопровода

- Съвместим с множество опции за задвижване: ръчна скоростна кутия, пневматична, електрическа

- Проектиран за услуга за изолиране при пълно отваряне / пълно затваряне

Области на приложение

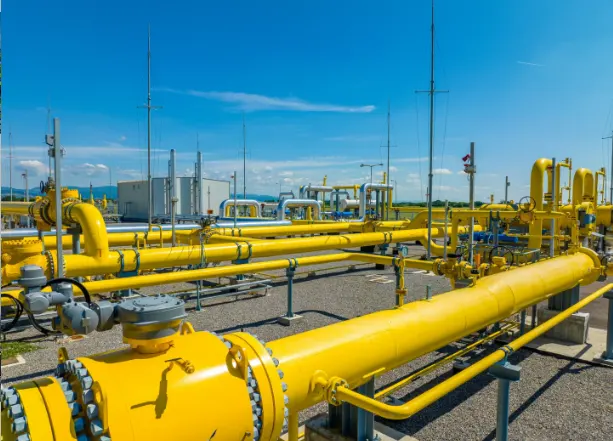

Нефтена и газова промишленост

Фиксираният сферичен кран от въглеродна стомана WCB се прилага широко в:

- Магистрален пренос на природен газ

- Технологични линии за нефтопреработване

- Съоръжения за пренос на суров нефт

- Газосъбирателни тръбопроводни системи

Нефтохимическа промишленост

- Нефтохимични процеси с високо налягане

- Основни изолационни тръбопроводи на технологичния блок

- Некорозивни и слабо корозивни флуидни вериги със средна температура

Електрическа индустрия

- Главен технологичен тръбопровод на електроцентрала

- Тежкотоварни системи за промишлени инсталации

Общи промишлени проекти

- Нови пакети за изграждане на EPC проекти

- Работи по обновяване и преоборудване на съществуващ тръбопровод

- Промишлени обекти с труден достъп за поддръжка и високи изисквания за безопасност

Контрол на качеството и поддръжка на доставки на проекти

Като сертифициран производител на клапани със сертификати ISO, CE и API, всеки WCB неподвижен сферичен кран от въглеродна стомана преминава през пълни фабрични тестове преди изпращане, включително тест за хидростатичен корпус, тест за уплътняване на седлото и проверка на размерите. Извършва се пълно тестване на части за тежкотоварни клапани с големи размери без проверка на пробите. Проверката на суровините, инспекцията на отливките, надзорът на сглобяването и тестването на готовите клапани преминават през целия производствен работен процес. Могат да бъдат предоставени сертификати за изпитване на материалите и доклади от инспекции за подаване на оферта и приемане на обекта.

Налични са гъвкави опции за конфигуриране според условията на работа на място, обхващащи различни степени на налягане, комбинации от уплътнителни материали и множество режими на работа. Гъвкавата MOQ поддържа тестване на проби, доставки на малки партиди и групови поръчки за големи проекти. Фиксираните сферични кранове WCB на Huadu Valve Group се изнасят в световен мащаб и печелят многократни поръчки от индустриални клиенти от цял ​​свят.

Как е изградено уплътнението на седлото и стеблото за реална издръжливост на обекта?

Ние използваме конструкция с пружинно плаващо седло за този фиксиран сферичен кран. Вътрешните пружини държат седалката притисната към повърхността на топката. Когато се случи незначително износване след хиляди операции, пружините могат да компенсират малките празнини, поддържайки добро уплътняване с течение на времето. Конструкцията на стеблото против издухване е вградена като стандартна функция за безопасност. При неочаквани пикове на налягането в тръбопровода, той предотвратява издухването на стеблото. Многослойно графитно уплътнение е монтирано за уплътнение на стеблото, за да спре малки неорганизирани емисии около пролуката на стеблото. Тези уплътнителни части не са общи евтини резервни части; те са избрани да отговарят на работните условия при високо налягане и средна температура.
