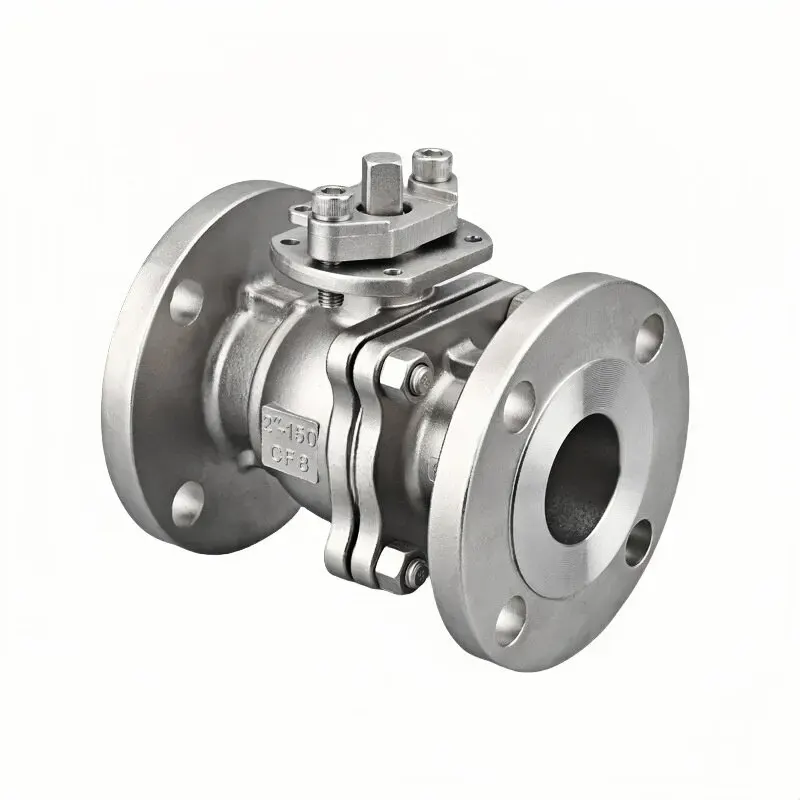

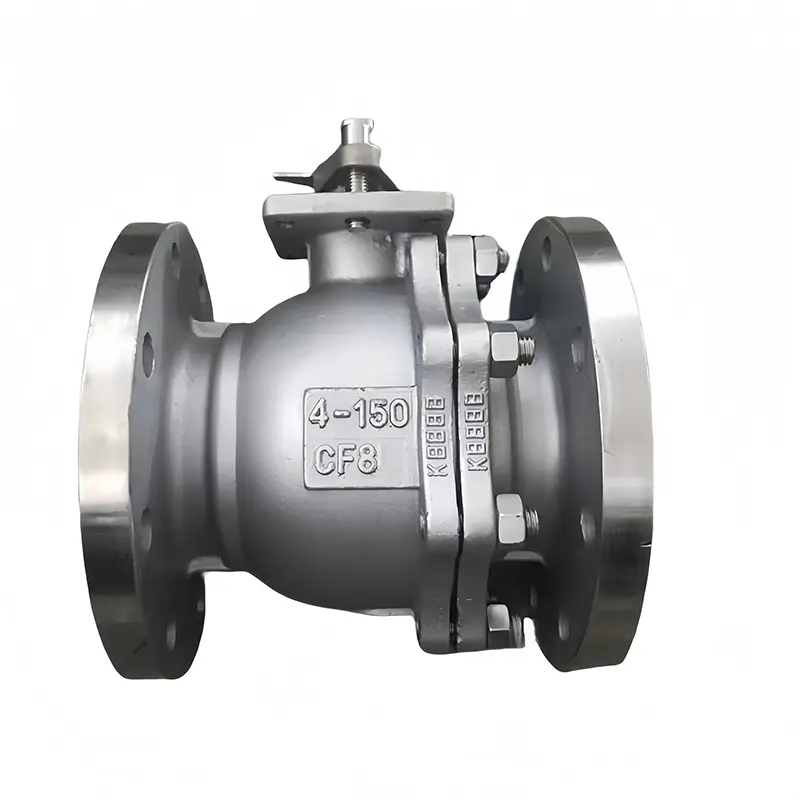

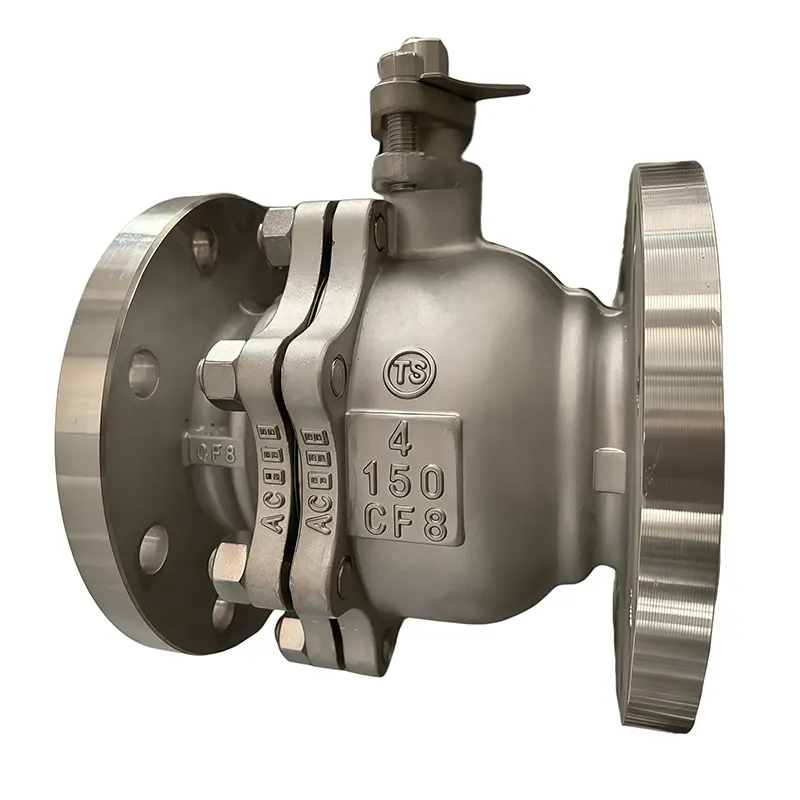

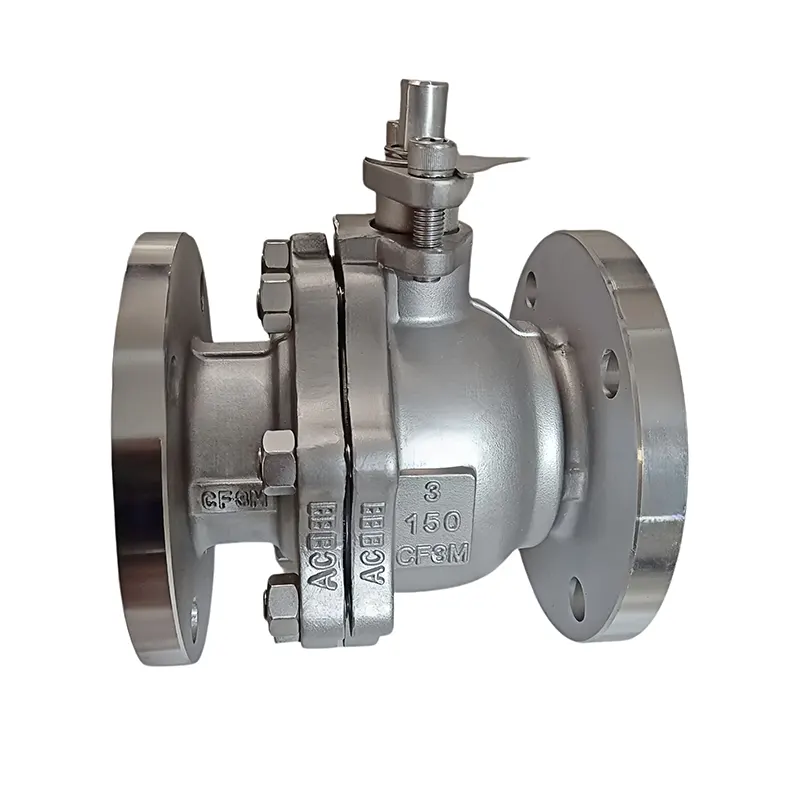

Ръчен сферичен кран от неръждаема стомана

Ръчният сферичен кран от неръждаема стомана е ръчно задвижван изолационен и регулиращ вентил, проектиран за контрол на течности на място. Произведен във фабриката на Huadu Valve, той използва неръждаема стомана с високи спецификации, за да се справи с различни неекстремни индустриални работни среди.

Намира широко приложение във водопреработката, леките химикали, хранително-вкусовата промишленост, крайбрежните морски и общите тръбопроводи за заводи, където хигиената, антикорозионните характеристики и работата без захранване са високо ценени.

Този ръчен сферичен кран поддържа стабилна производителност дори при непрекъснато циклично обслужване в тежки инсталационни среди.

Ключови атрибути

Суровини и структурни предимства

Защо неръждаемата стомана се отличава с корпусите на клапаните

Нашият ръчен сферичен кран е изкован/отлят от внимателно подбрана неръждаема стомана SS304 и SS316 (класове за отливане CF8 / CF8M).

Вместо основната въглеродна стомана, неръждаемата стомана носи присъща устойчивост срещу ръжда, окисление и леки химически атаки. Това го прави идеален за влажни производствени цехове, крайбрежни инсталации и леко корозивни технологични течности.

Усъвършенстваните техники за формоване от една част елиминират скрити вътрешни дефекти като дупки или пясъчни включвания. Завършеното тяло осигурява солидна механична якост, добра устойчивост на удар и стабилна устойчивост на натиск. Дългосрочната работа няма лесно да предизвика деформация на тялото или просмукване на фуги, намалявайки общите разходи за поддръжка на инсталацията.

Вариантът SS316 е отличен, когато са включени течности, натоварени с хлориди или съдържащи сол. За стандартни водоснабдителни, въздушни и газови услуги, SS304 остава балансираният, спестяващ бюджет избор за повечето купувачи в чужбина.

Твърда проверка на суровините

Всяка входяща партида материал преминава през лабораторни проверки, за да се гарантира:

- Химическият състав стриктно съответства на спецификациите SS304 / SS316 / CF8 / CF8M

- Нула рециклиран или по-нисък заместител

- Постоянни механични свойства за справяне с реалните условия на обекта

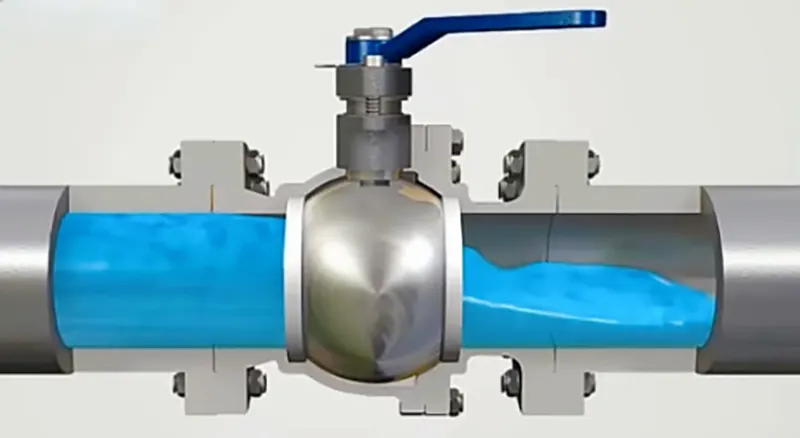

Ръчна архитектура с плаваща топка

Възприемаме доказан принцип на плаваща топка, съчетан с лесен за работа ръчен лост, предназначен за използване на сайта в реалния свят:

-Напълно ръчно задействане: без електричество, без подаване на въздух; избягвате допълнителен спомагателен хардуер и свързаните с него рискове от повреда

-Лесна инсталация, интуитивна работа и ниска бариера при поддръжка на място

- Оптимизиран път на потока с пълен отвор намалява турбулентността на потока, позволявайки гладка средна производителност без ненужен спад на налягането

- Прецизно съчетани PTFE седалки и полирана плаваща топка постигат плътно затваряне в границите на номиналното налягане и температура

- Допълнителна заключваща се дръжка на място ограничава произволното въртене, като ефективно предотвратява случайна неправилна работа от персонала на обекта

-Проектиран за режим на изолация при пълно отваряне / пълно затваряне; не се препоръчва продължително дроселиране в полуотворено положение.

Гъвкави опции за свързване за различни тръбопроводи

Предлагат се множество крайни конфигурации: резбовани краища, фланцови краища, санитарни бързи скоби.

- Широк спектър от размери, покриващ 1/2" до 4 инча, съвместим с множество класове на налягане

- Работи еднакво добре за инструментални линии с малък отвор и изолация на главния тръбопровод с голям поток

- Произведен съгласно стандарта ASME B16.34, взаимозаменяем с основните глобални тръбопроводи

- Нашият инженерен екип може да оцени чертежите на клиента и да разработи индивидуални решения за нестандартни изисквания за размери.

Добре обмислена уплътнителна система

Уплътнителният възел е настроен за дългосрочна издръжливост на полето:

- Самосмазваща се седалка от PTFE намалява триенето по време на въртене на лоста, предпазвайки гланцовата повърхност на топката от износване

- Двупосочно плътно затваряне за вода, масло, газ и леко корозивни технологични флуиди

- Оптимизираното устройство за уплътняване на стеблото потиска случайните течове по вала на клапана

- Свойствата против замърсяване и котлен камък запазват средна чистота, идеално прилягащи на хигиенични производствени сценарии.

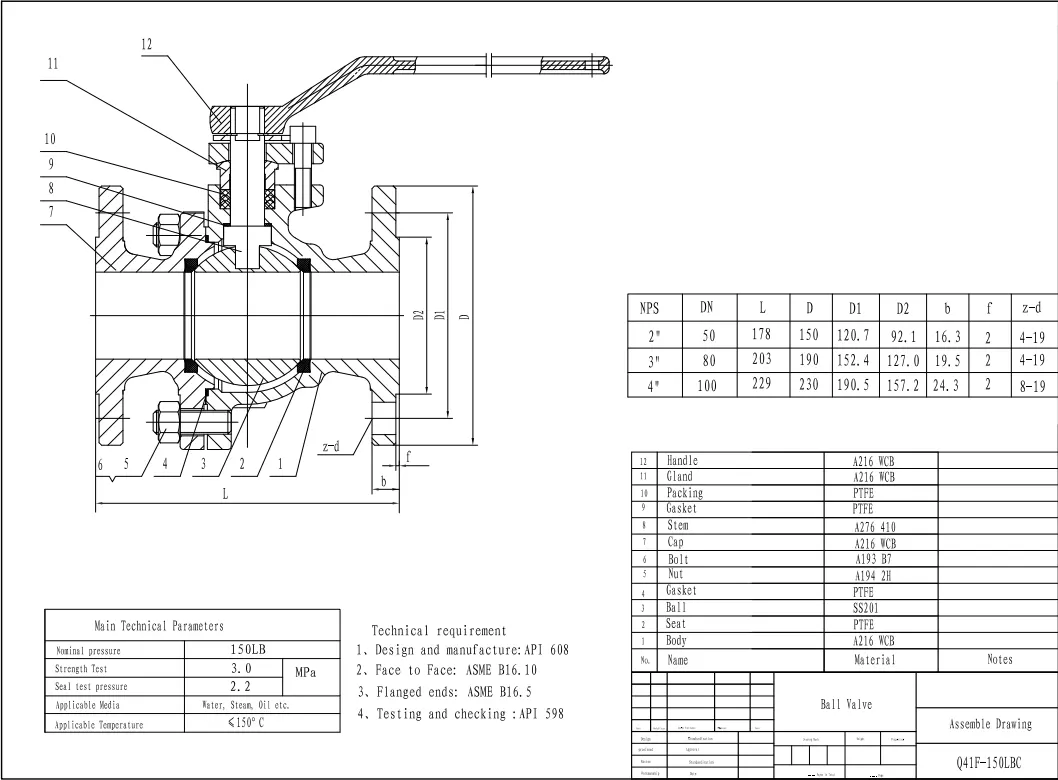

Технически спецификации

Стандартни параметри

Размер: 1/2"-4" (налични артикули на склад)

Клас на налягане: PN16 / PN25 / PN40/PN64/PN100

Материал на тялото: SS304(CF8), SS316(CF8M)

Тип клапан: ръчен сферичен кран от неръждаема стомана

Форма на свързване: резба / фланец / санитарна скоба

Работна температура: -20°C ~ 180°C (зависи от сместа на седалката)

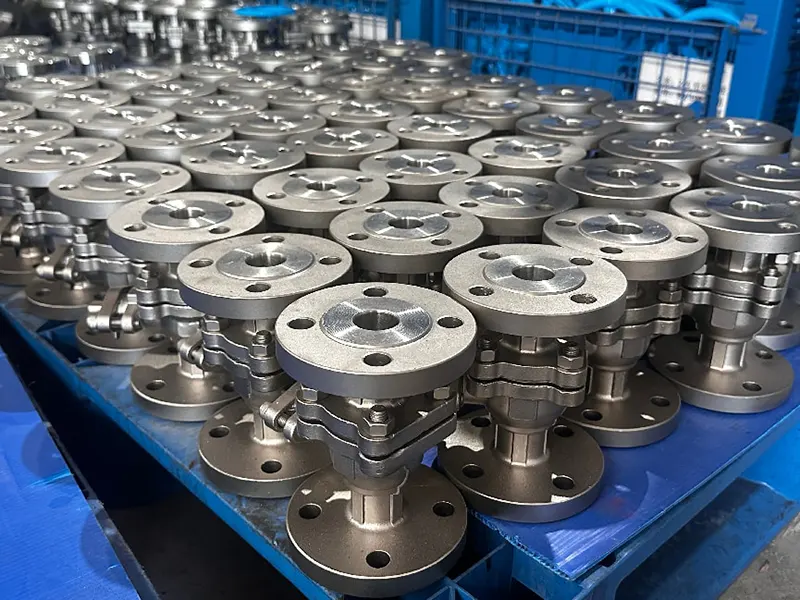

Производствен работен процес

Нашият ръчен сферичен кран от неръждаема стомана преминава през пълни производствени стъпки:

-Прецизно леене / коване от неръждаема стомана

- Термична обработка за стабилизиране на механичните характеристики на материала

- CNC високо прецизна обработка за топка, уплътнителни повърхности и свързващи краища

-Пълно сглобяване на модула с ръчен лост; заключваща се дръжка, монтирана при поискване

Акценти в изпълнението

- Изключителна устойчивост на ръжда и корозия

- Конструкция с пълен отвор за минимална загуба на налягане

- Надеждно двупосочно плътно затваряне за течност и газ

- Ръчна работа без захранване, висока адаптивност на обекта

- Аксесоар за заключване на дръжката срещу неправилна работа

- Съвместим с международните тръбопроводни норми ASME B16.34

Области на приложение

Водопречиствателен сектор

Ръчният сферичен кран от неръждаема стомана се прилага широко в:

- Общински водопроводни и пречиствателни мрежи

- Спомагателни вериги за циркулационна вода и отпадъчни води

- Изолация на тръбопровода за чиста вода и точки на превключване

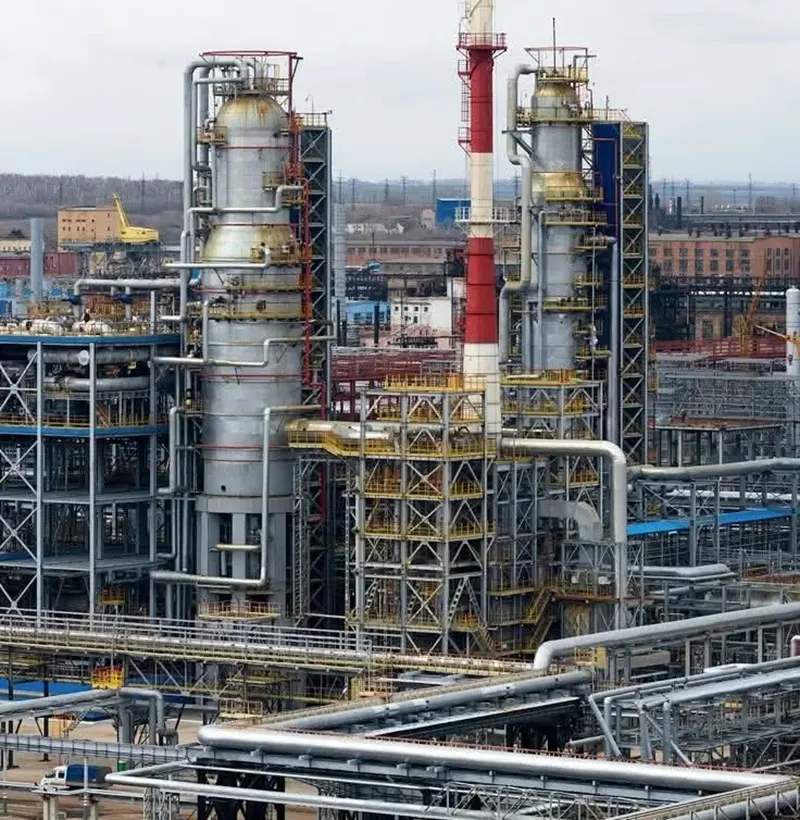

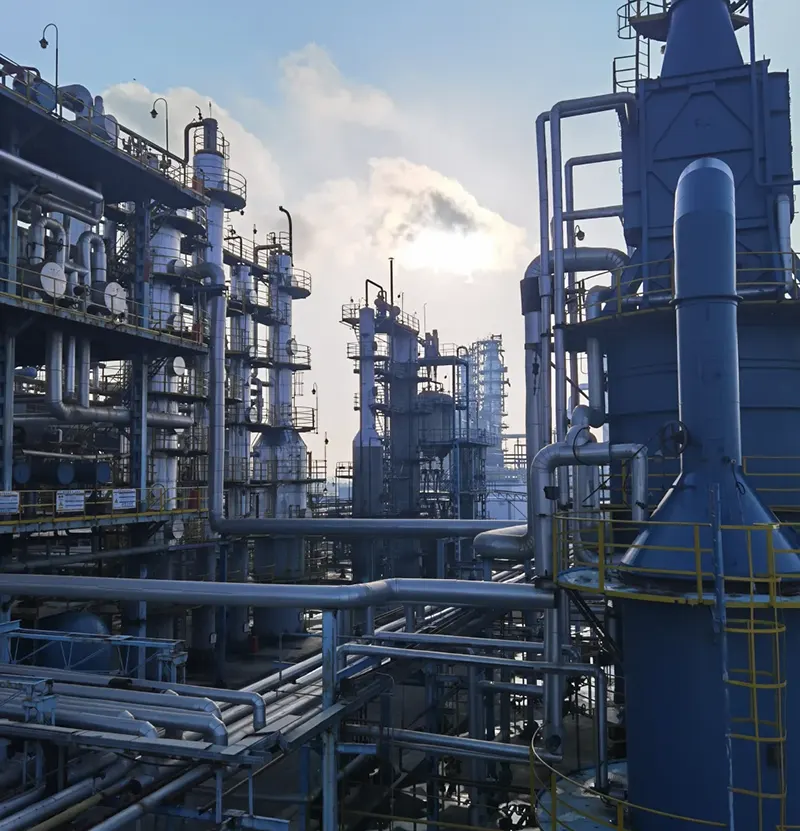

Химически и нефтохимически сектор

- Общи тръбопроводи за леки химически процеси

- Контури за контрол на лека корозивна течност

- Спомагателни тръбопроводни мрежи за нефтохимически заводи

Хранителни напитки и фармацевтичен сектор

- Санитарни тръбопроводи за производствени линии за храни и напитки

- Процесни тръбопроводи във фармацевтични цехове

- Прехвърляне на хигиенична течност, където е задължително без замърсяване

Морски и общи промишлени сценарии

- Крайбрежни и крайбрежни морски тръбопроводни системи

- Контрол на спомагателния контур за проекти на инженерни изпълнители

- Бързо движещи се резервни запаси за местни дистрибутори и работни места за основен ремонт на заводи

Съвети за работа на място и глобална поддръжка на проекти

За да увеличите максимално експлоатационния живот: почистете шлаката от заваряване и твърдите остатъци вътре в тръбопроводите преди монтажа. Не прилагайте груба сила към ръчния лост. Извършвайте периодични цикли на пълен ход, за да спрете залепването на уплътнението след дълъг статичен режим на готовност. Незначителното изтичане на стеблото може да бъде отстранено чрез леко регулиране на уплътнението. Включете състоянието на ставите и дръжките във вашите редовни инспекционни кръгове на завода.

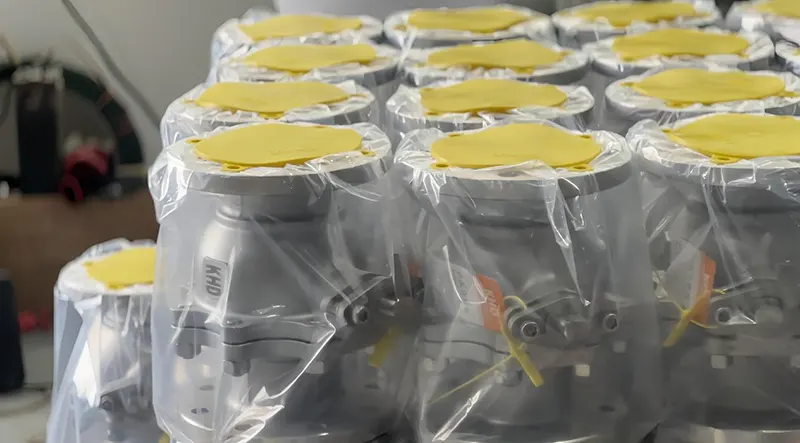

Като API, ISO, CE сертифициран производител на клапани, всеки модул преминава тест за налягане, тест за течове и визуална проверка преди изпращане. Нашият пълен работен процес за контрол на качеството обхваща входяща проверка на суровините, прецизна обработка чрез валидиране на готовия продукт. Могат да бъдат предоставени сертификати за изпитване на материали за подаване на оферти и приемане на обекта на проекти в чужбина.

Достъпна е гъвкава персонализирана OEM и ODM услуга: поддържа се настройка на материала, специално оразмеряване, повърхностна обработка, гравиране на лого и персонализирана оптимизация на състоянието. Гъвкавите MOQ побират опити с малки проби, както и масови групови поръчки за големи проекти.

Нашите ръчни сферични кранове от неръждаема стомана спечелиха широко пазарно признание в Югоизточна Азия, Близкия изток, Африка, Европа и извън тях. Благодарение на постоянното представяне на място и доказана дългосрочна издръжливост, ние изградихме солидни дългосрочни партньорства с дистрибутори, инженерни изпълнители и оператори на крайни инсталации по целия свят. Независимо дали се нуждаете от надеждни единици за текущо внедряване на проекти или редовно попълване на запасите, не се колебайте да се свържете с нашия екип. Ние сме готови да споделим пълни технически спецификации и конкурентни оферти, съобразени с вашите действителни изисквания.
