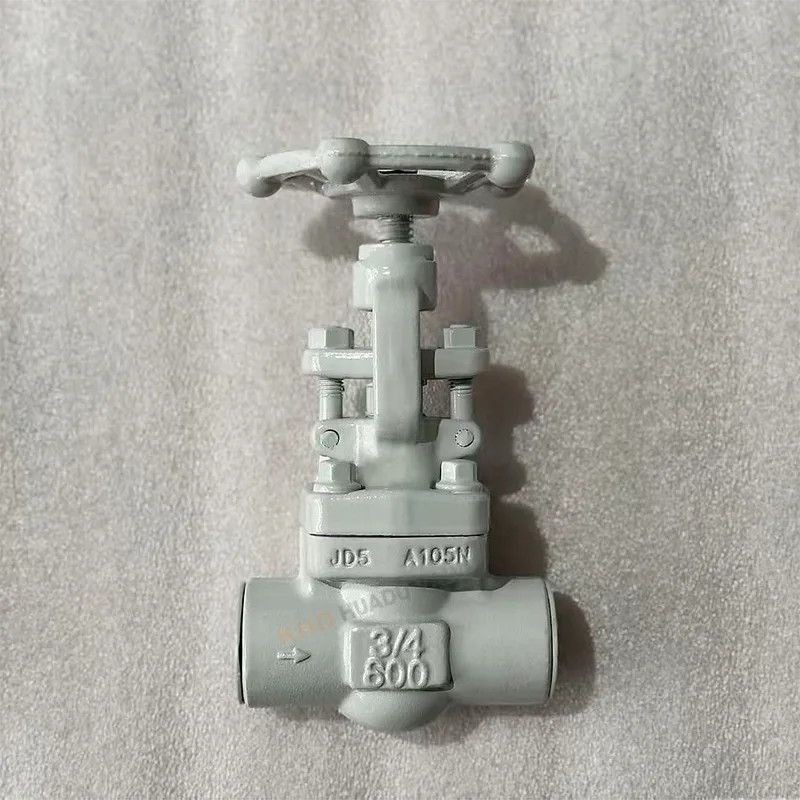

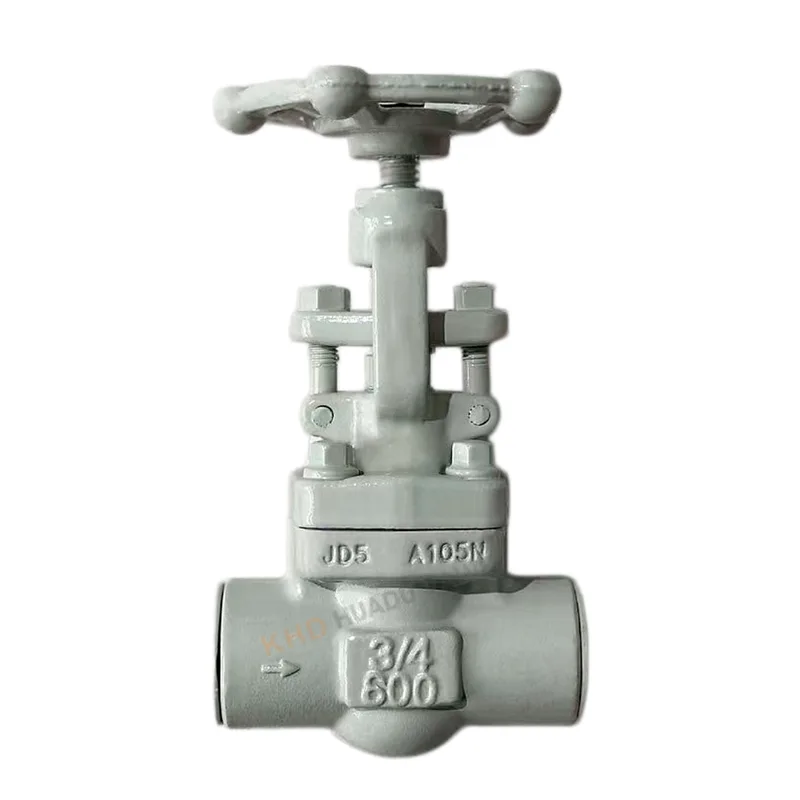

Кован шибър със заварена муфа

Завареният в гнездо кован шибър е промишлен вентил за високо налягане, предназначен за спиране на тръбопроводи и контрол на потока. Произведен от Huadu Valve Group, той използва кована въглеродна стомана A105N и е подходящ за работни условия от клас 600. Той се използва широко в петролни, химически, енергийни и парни системи с високо налягане, където безопасността и уплътняването са критични. Завареният в гнездо кован шибър осигурява стабилна работа и дълъг експлоатационен живот в взискателни индустриални среди.

Суровини и структурни предимства

Корпус от висококачествена кована стомана

Завареният в гнездо кован шибър е изработен от кована въглеродна стомана A105N, осигуряваща:

Висока якост и плътност

Отлична устойчивост на удар

Няма дефекти при леене като пори или пясъчни дупки

Строга проверка на материалите

Всяка партида суровини се тества чрез спектрален анализ, за ​​да се гарантира:

Точен химичен състав

Без рециклирани или нестандартни материали

Стабилни механични характеристики

Предимства на заварената връзка

Типът свързване на кованите шибъри със заварена муфа осигурява:

Силно уплътняване

По-добра устойчивост на високо налягане от фланците

Намален риск от изтичане в критична система

Технически спецификации

Стандартни параметри

Размер: DN15–DN50 (обикновен склад)

Клас на налягане: клас 300 / клас 600

Материал: кована въглеродна стомана A105N

Тип: Заварен кован шибър

Температурен диапазон: -29°C до 570°C

Производствен процес

Завареният кован шибър се произвежда чрез:

Интегрално щанцоване

Топлинна обработка (процес на нормализиране)

CNC прецизна обработка

Характеристики на производителността

Точност на запечатваща повърхност на микронно ниво

Уплътнителна производителност при нулеви течове

Плавна работа без задръстване

Подходящ за високотемпературни парни системи

Области на приложение

Нефтена и газова промишленост

Завареният в гнездо кован шибър се използва широко в:

Рафинерийни тръбопроводи

Маслопреносни системи

Съоръжения за природен газ

Химическа промишленост

Химически тръбопроводи за високо налягане

Системи за контрол на корозивни течности

Системи за вход/изход на реактора

Електрическа индустрия

Тръбопроводи за пара

Топлоенергийни системи

Тръбопроводи за конденз

Обща промишлена употреба

Тръбопроводи за високо налягане с малък диаметър

Системи за изолация на оборудването

Приложения за безопасно изключване

Ключови атрибути

ЧЗВ

Какво представлява заваръчната връзка?

Връзката чрез заваряване на гнездо е метод за свързване на тръба, при който тръбата се вкарва във вдлъбнат гнездо и след това се заварява отвън. Обикновено се използва в системи с високо налягане и малък диаметър.

В случай на заварен в гнездо кован шибър, тръбата се вкарва в гнездото на края на вентила и се заварява, за да образува здрава, устойчива на течове връзка.

Основни характеристики на свързване чрез гнездо

Висока якост и устойчивост на натиск

Отлично уплътняване

Подходящ за малки тръбопроводи DN15–DN50

Намален риск от изтичане в сравнение с резбовите съединения

Често срещан в нефтени, газови и парни системи

Трябва ли да се разглобяват заварените кранове преди заваряване?

Да, абсолютно. Преди да монтирате заварен в гнездо кован шибър, вентилът НЕ трябва да се сглобява частично по време на заваряване.

Правилна инсталационна практика:

Отстранете вътрешните компоненти, ако е възможно (или се уверете, че вентилът е напълно отворен)

Поставете тръбата докрай в гнездото

Поддържайте малка разширителна междина (~1,5–2 mm)

Извършвайте заваряване само на външната фуга

Оставете да се охлади, преди да задействате вентила

Важни бележки:

Избягвайте прегряване на тялото на клапана

Предотвратете навлизането на заваръчната шлака в кухината на клапана

Осигурете правилно подравняване преди заваряване

Неправилното заваряване може да повреди уплътнителните повърхности и да намали живота на клапана.

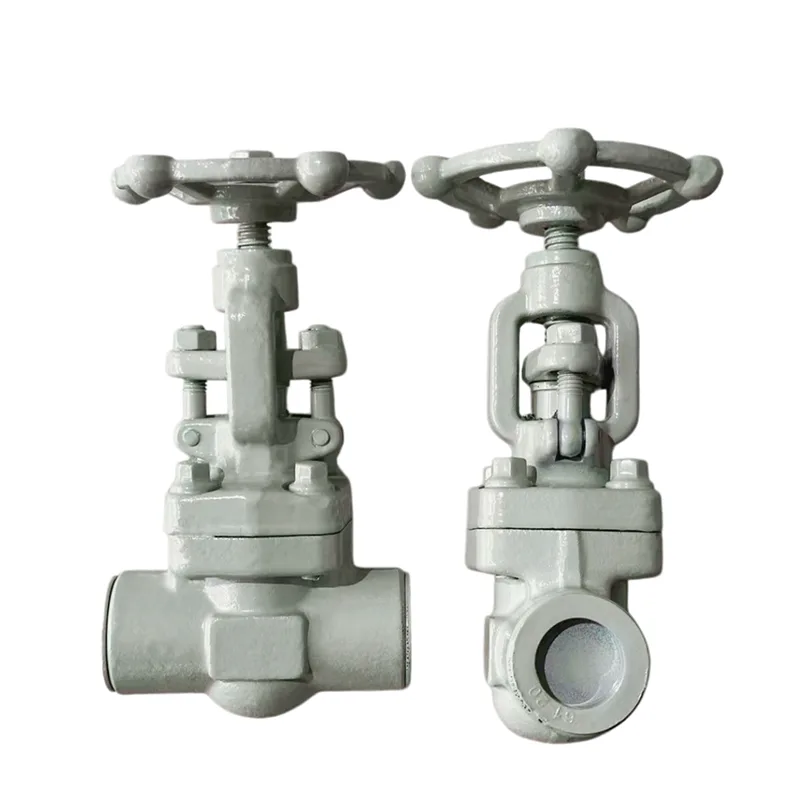

Каква е разликата между OS&Y и капака с болтове?

Това са два различни структурни дизайна, използвани в шибърите.

OS&Y (външен винт и хомут)

Резбата на стеблото е извън тялото на клапана

Видимо движение на стеблото показва отворен/затворен статус

По-лесна поддръжка и наблюдение на работата

Често срещан в противопожарни и индустриални системи

Капак с болтове

Капакът е свързан към тялото на клапана с помощта на болтове

Вътрешен дизайн на стеблото (не се вижда отвън)

Компактна структура

Широко използван в общи индустриални приложения

Просто сравнение:

OS&Y = външна видимост + лесно наблюдение на работата

Закрепен преден капак = компактна + рентабилна структура

И двата вида могат да бъдат приложени в гнездо заварен кован шибър в зависимост от изискванията на проекта.
