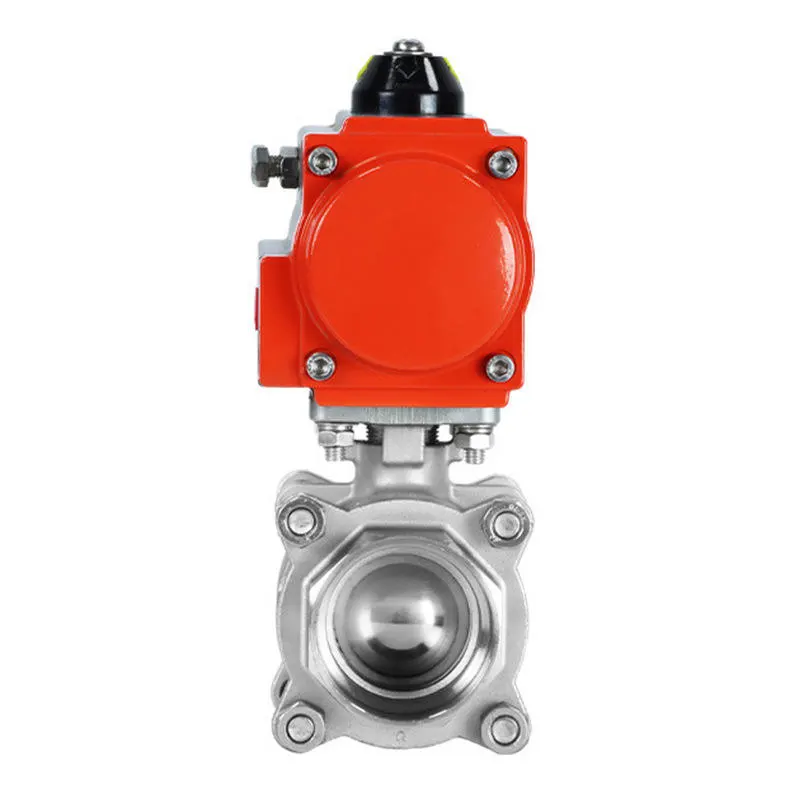

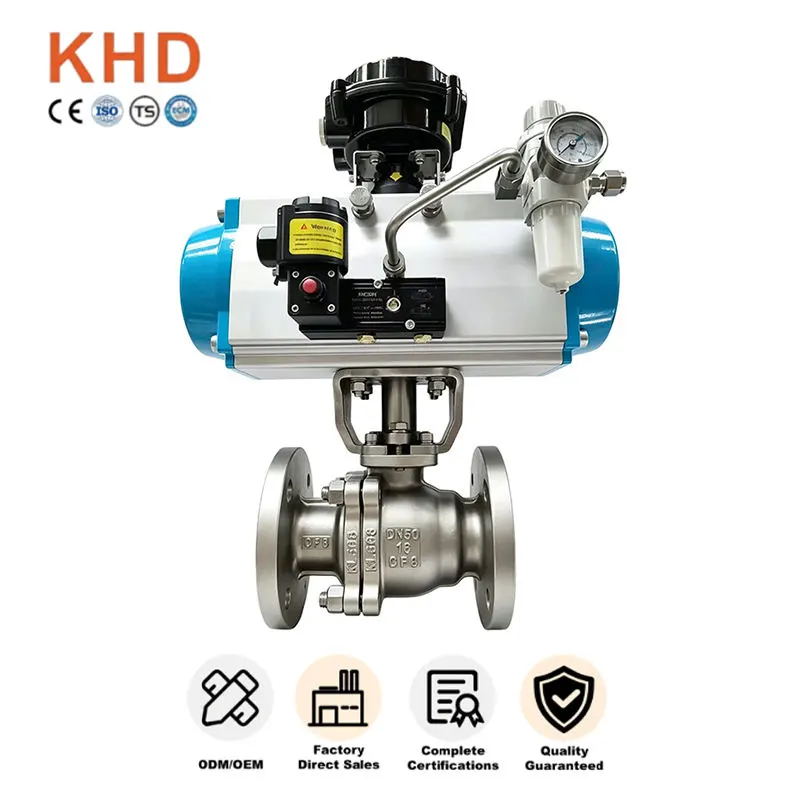

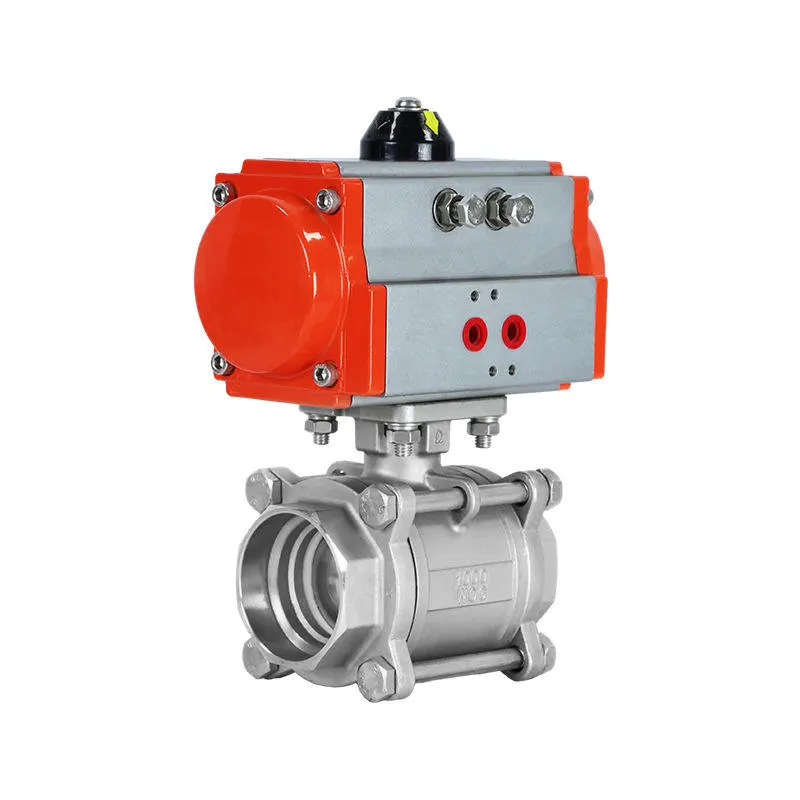

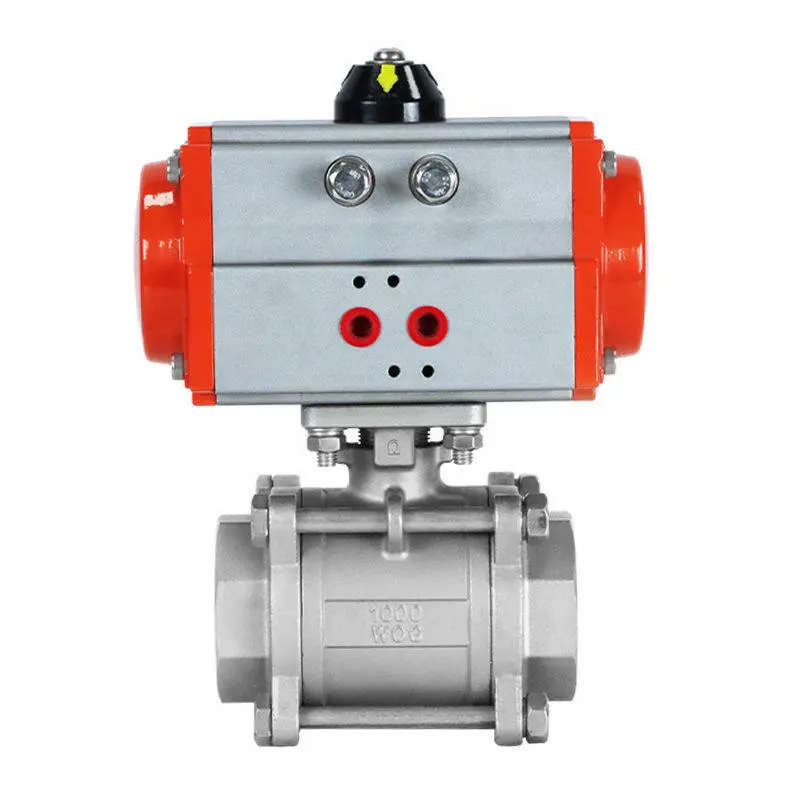

Пневматичен сферичен кран от неръждаема стомана

Пневматичният сферичен кран от неръждаема стомана е автоматизиран промишлен вентил, предназначен за контрол и изключване на потока в тръбопровода. Произведен от Huadu Valve Group, той използва материал от неръждаема стомана SS304 / SS316 и е много подходящ за автоматични промишлени работни условия.

Той се използва широко в химически спомагателни тръбопроводи, съоръжения за пречистване на вода, линии за преработка на петролен газ и автоматизирани производствени системи, където автоматичното управление, устойчивостта на корозия и оперативната безопасност са критични.

Пневматичният сферичен кран от неръждаема стомана осигурява стабилна работа и дълъг експлоатационен живот в взискателни индустриални среди.

Ключови атрибути

Суровини и структурни предимства

Корпус на вентила от висококачествена неръждаема стомана

Пневматичният сферичен кран от неръждаема стомана е изработен от оригинален материал от неръждаема стомана SS304 & SS316, като гарантира:

- Превъзходна устойчивост на ръжда, окисление и корозия за влажни, солени и леко корозивни среди

- Избягвайте натрупване на ръжда, образуване на котлен камък и средно замърсяване при дългосрочно обслужване

-Стандартната технология за леене и коване елиминира вътрешните пясъчни дупки и дефектите на въздушната междина

- Солидна структура, устойчива на натиск, против деформация при непрекъснато движение и чести цикли

-По-нисък риск от неочакван отказ и намалени разходи за подмяна на крайния потребител

Строга проверка на материалите

Всяка партида суровини се тества, за да се гарантира:

-Точен химичен състав за класове SS304 / SS316

- Без рециклирани или нестандартни материали

-Стабилни механични характеристики за тежки полеви условия

Предимства на пневматичното задвижване

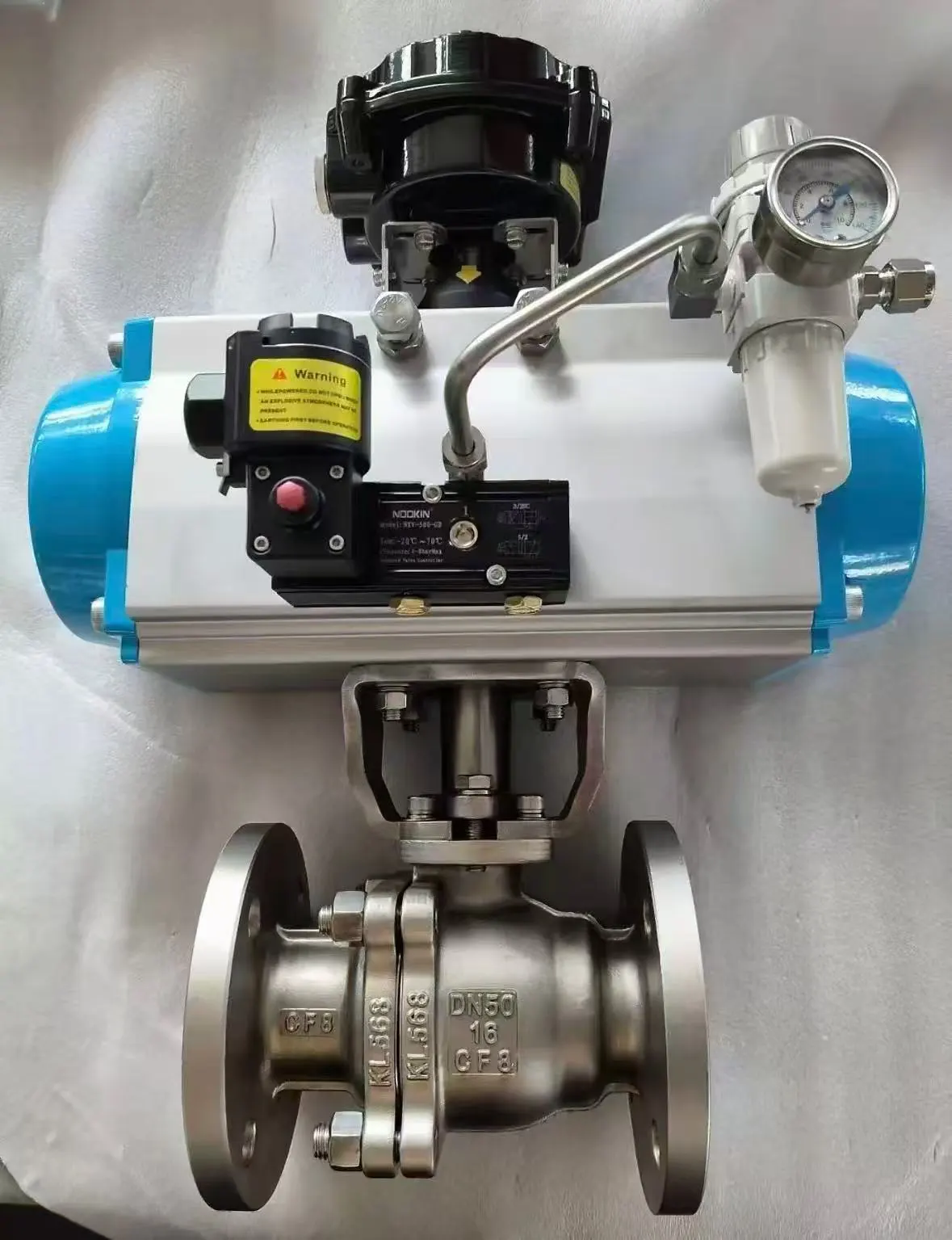

Пневматичният сферичен кран от неръждаема стомана е оборудван с първокласен пневматичен задвижващ механизъм, който носи следните основни предимства:

- Въздушно задвижвано 90-градусово действие за включване и изключване, не е необходима ръчна работа

-Поддържащ електромагнитен клапан, краен изключвател и PLC връзка за дистанционно автоматично управление

- Подходящ за голяма надморска височина, затворени работилници и химически обекти с висок риск, за да се избегнат рискове за безопасността на ръцете

- Чувствителна и стабилна производителност на превключване, адаптирана към чести цикли на включване и изключване на автоматизирани производствени линии

Предимства на стандартната фланцова връзка

Стандартната индустриална фланцова връзка осигурява:

- Здраво фиксиране, отлична плътност и силен капацитет за носене на натиск за тежки тръбопроводи

-Лесно подравняване и монтаж със стандартни тръбни фланци по време на монтаж на място

-Удобен демонтаж, проверка и поддръжка при по-късен основен ремонт на тръбопровода

-Вътрешният дизайн с пълен отвор минимизира съпротивлението на потока, намалява загубата на налягане и гарантира гладко предаване на средата

- Напълно съвместим с основните международни индустриални тръбопроводни стандарти

Оптимизирана професионална уплътнителна структура

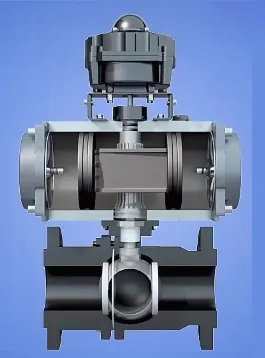

Оптимизираните уплътнителни детайли на този пневматичен сферичен кран с фланци осигуряват:

-Висококачествен PTFE седалка със самосмазващо се свойство и ниско триене, плавно превключване без надраскване на сърцевината на топката

-Подобрен ефект на уплътняване при номинално налягане, компенсиращ незначително износване от продължителна работа

- Конструкция на стеблото против издухване заедно с многослойна опаковка, предотвратяваща изхвърляне на стеблото и малки външни течове

-Полираната сърцевина с плаваща топка реализира прецизно монтиране със седалки за надеждно двупосочно затваряне за течност и газ

Допълнителни режими на безопасност на задвижващия механизъм

Множество опции за задвижване отговарят на различни изисквания за безопасност на обекта:

- Пневматичен задвижващ механизъм с двойно действие: бързо и балансирано отваряне и затваряне за общо автоматично управление

- Пневматичен задвижващ механизъм с пружинно връщане: автоматично нулиране до пълно отворено/пълно затворено положение при повреда на подаването на въздух, предотвратяване на преливане на среда и повреда на оборудването за химически и нефтени газови линии

- Корпус на задвижващия механизъм от твърд анодизиран алуминий, лек, устойчив на износване за прашна и влажна работна среда

- Стандартна монтажна подложка ISO 5211 за лесно съвпадение с електромагнитни вентили, крайни изключватели и позиционери

Технически спецификации

Стандартни параметри

Размер: DN15-DN200 (редовна наличност)

Рейтинг на налягане: PN16 / PN25 / PN40/PN64/PN100

Материал: неръждаема стомана SS304, SS316

Тип: Пневматичен сферичен кран от неръждаема стомана

Температурен диапазон: -20°C ~ 180°C (в зависимост от материала на седалката)

Производствен процес

Пневматичният сферичен кран от неръждаема стомана се произвежда чрез:

- Стандартно отливане и коване от неръждаема стомана

- Термична обработка за стабилно качество на материала

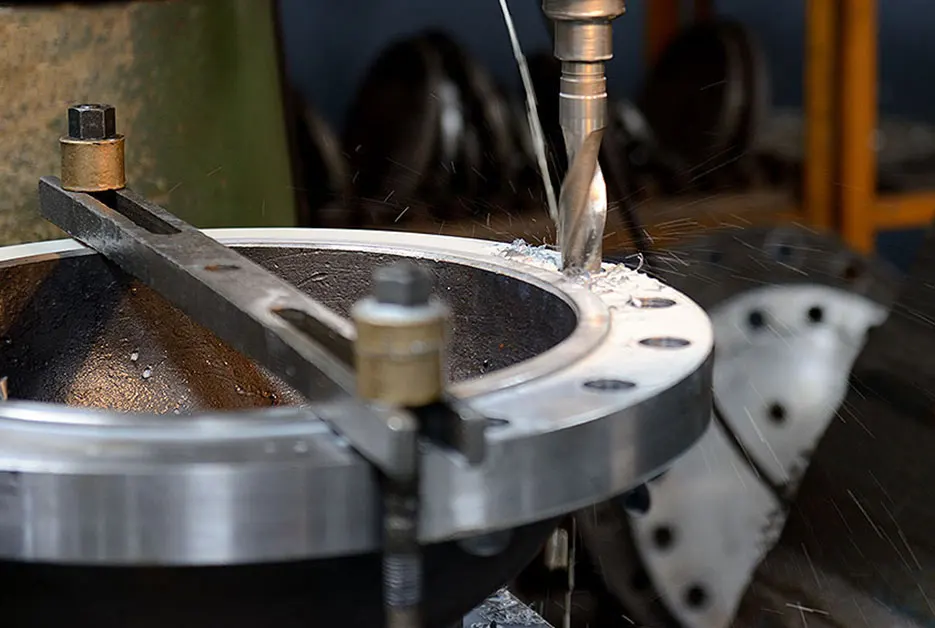

- CNC прецизна обработка за уплътнителни повърхности и краища на фланци

- Цялостен монтаж с противоиздухващо стебло и подходящ пневматичен задвижващ механизъм

Характеристики на производителността

- Отлични характеристики против ръжда и корозия

- Конструкция с пълен отвор за ниско съпротивление на потока

- Двупосочно затваряне за течни и газови среди

- Множество опции за безопасност на задвижващия механизъм за безопасна защита

- Устойчивост на сътресение под налягане и воден удар, причинени от внезапна промяна на потока

- Проектиран за автоматично изключване на тръбопровода и услуга за контрол на потока

Области на приложение

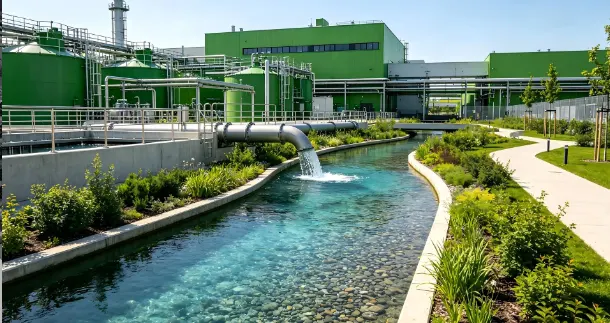

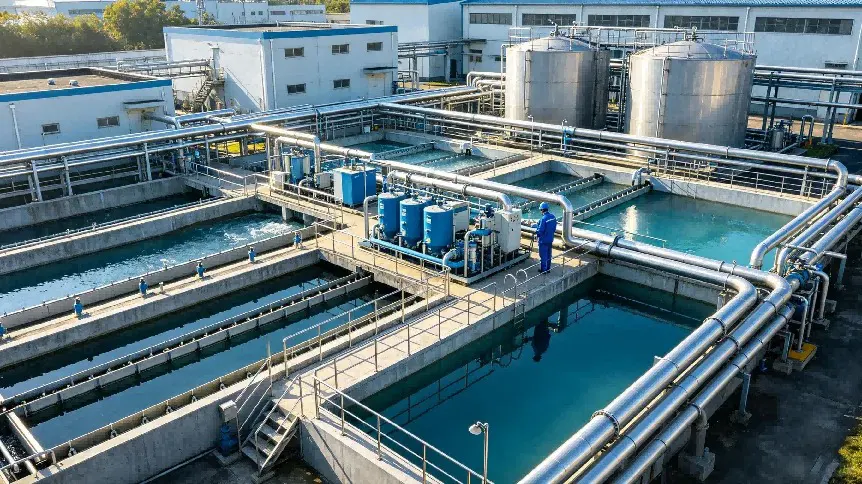

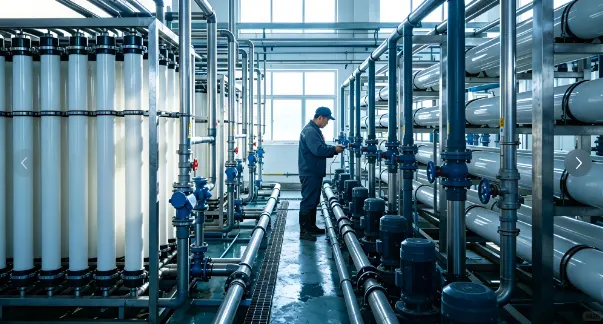

Водопречиствателна индустрия

Пневматичният сферичен кран от неръждаема стомана се използва широко в:

- Автоматизирани общински пречиствателни съоръжения

- Тръбопроводи за автоматично управление на циркулационна вода

- Спомагателни системи за обработка на отпадъчни води

- Водоснабдителни автоматични вентилни групи

Химическа и нефтена газова промишленост

- Тръбопроводи за химични автоматични процеси

- Контури за контрол на лека корозивна течност

- Автоматични тръбопроводи за преработка на нефтен газ

- Зони с висок риск, неудобни за ръчна работа

Обща промишлена употреба

- Автоматизирано управление на тръбопроводната производствена линия

- Затворен цех и тръбопроводни системи на голяма надморска височина

- Ново автоматизирано изграждане на тръбопроводи и обновяване на старо оборудване на обекта

Качество и поддръжка на обществени поръчки за проекти

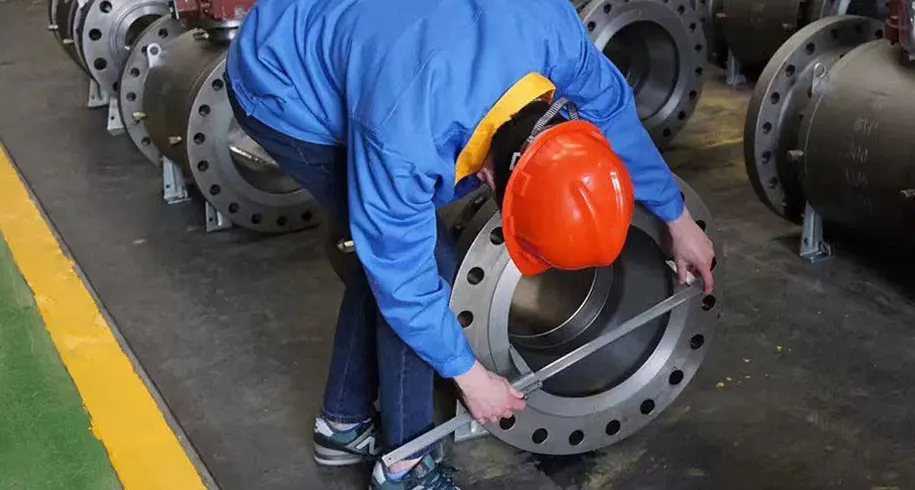

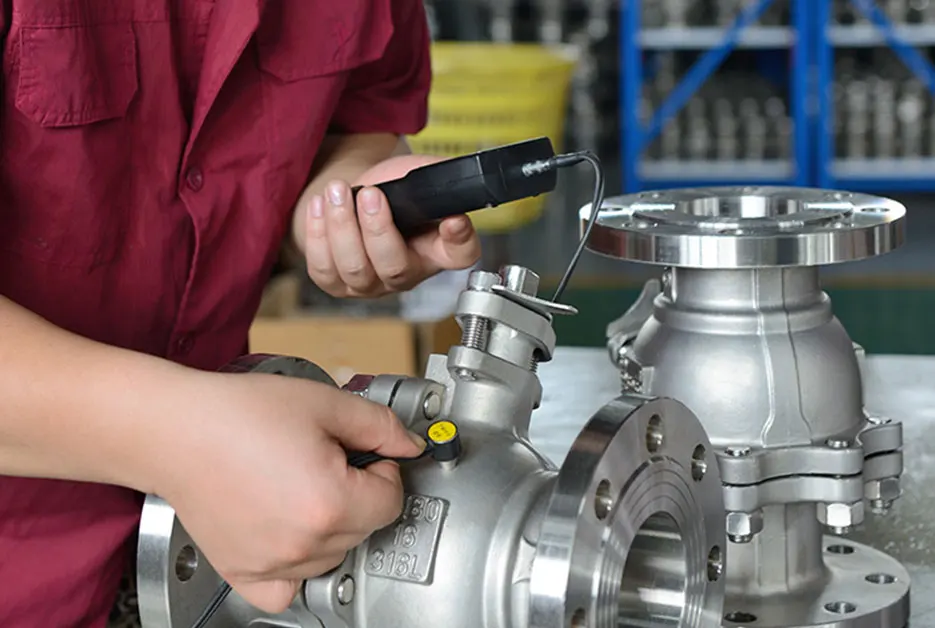

Като професионален производител на промишлени вентили, притежаващ сертификати CE, ISO и API, всеки пневматичен сферичен кран от неръждаема стомана преминава през строги фабрични тестове, включително тест за устойчивост на налягане, тест за уплътняване на въздух и проверка на външния вид. Нашата пълна система за контрол на качеството обхваща пресяване на суровини, прецизна машинна обработка, професионално сглобяване и тестване на готовия продукт. Могат да бъдат предоставени протоколи от изпитвания на материали и документи за проверка за преглед на проекти в чужбина, наддаване и приемане на обекта.

Ние поддържаме практически OEM и ODM услуги за персонализиране според работната температура на обекта, характеристиките на средата и стандартите за тръбопроводи. Персонализируемите елементи включват материал на клапана, клас на налягане, уплътнителен материал и конфигурация на задвижващия механизъм. Гъвкавата MOQ поддържа поръчки за проби от малки партиди и масови покупки в голям мащаб. Нашите пневматични сферични кранове с фланци от неръждаема стомана се изнасят на световните пазари, печелейки постоянно признание и дългосрочно сътрудничество от клиенти по целия свят.
