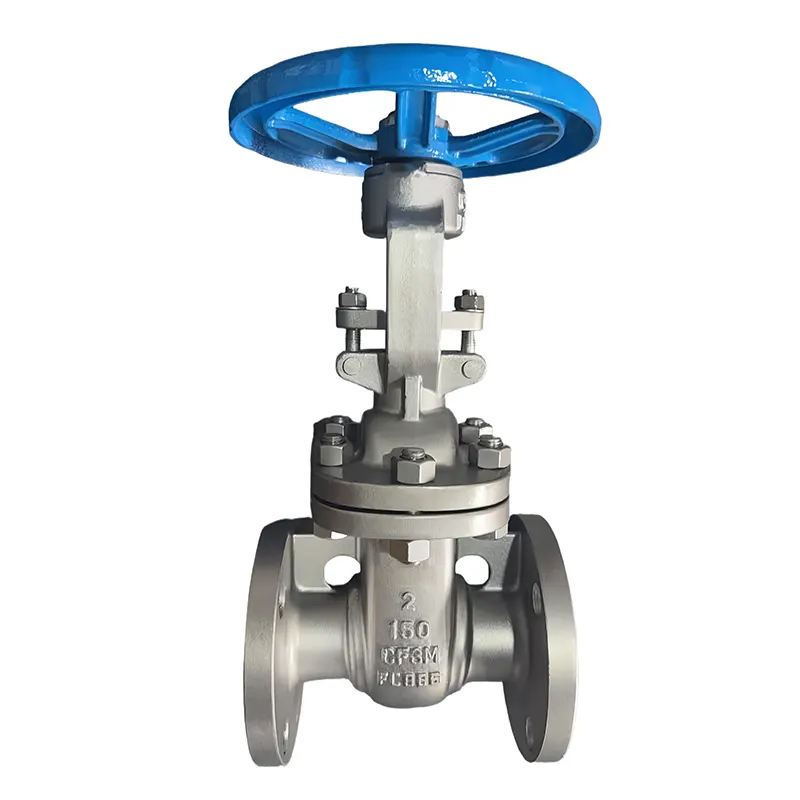

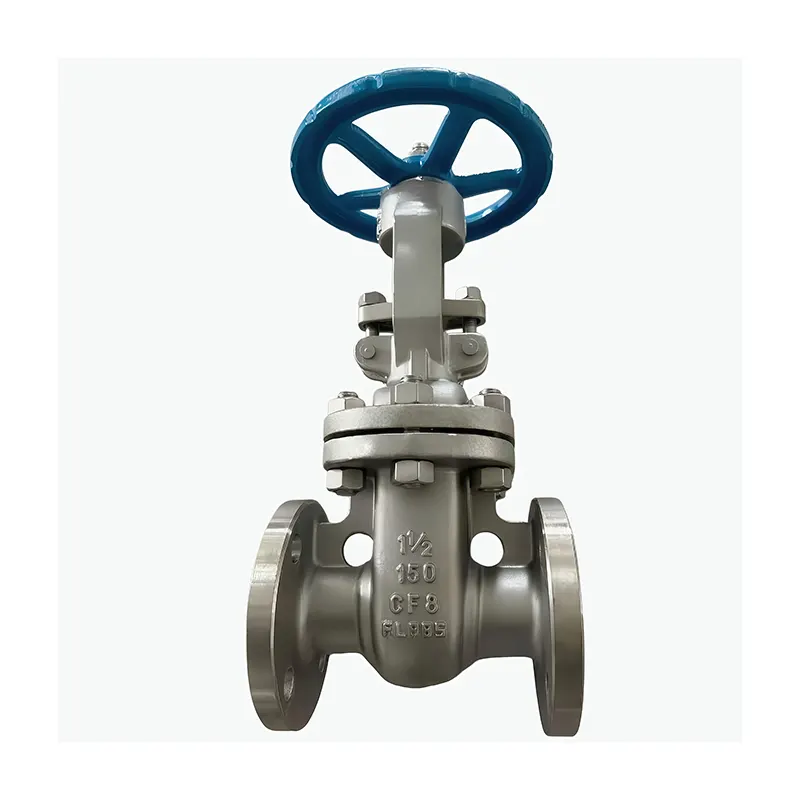

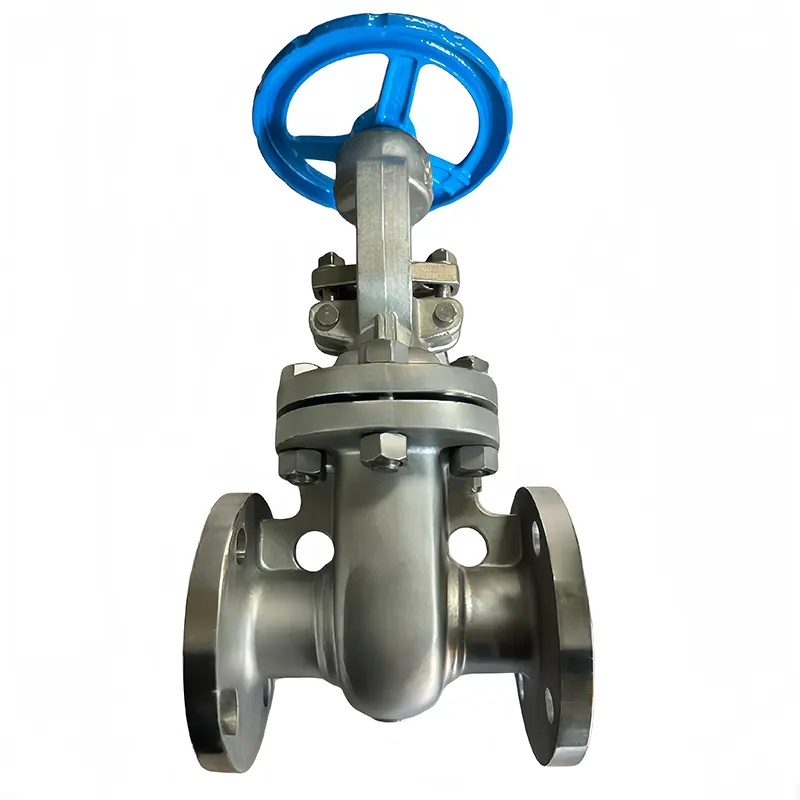

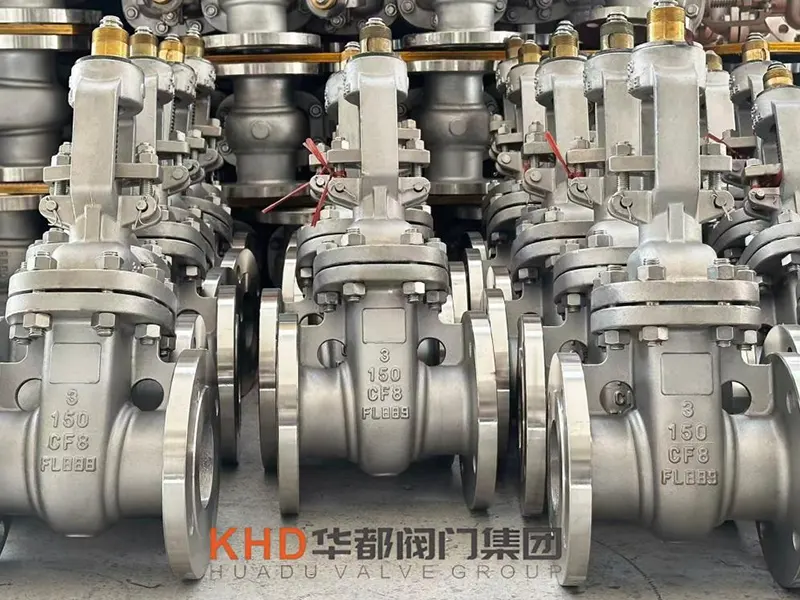

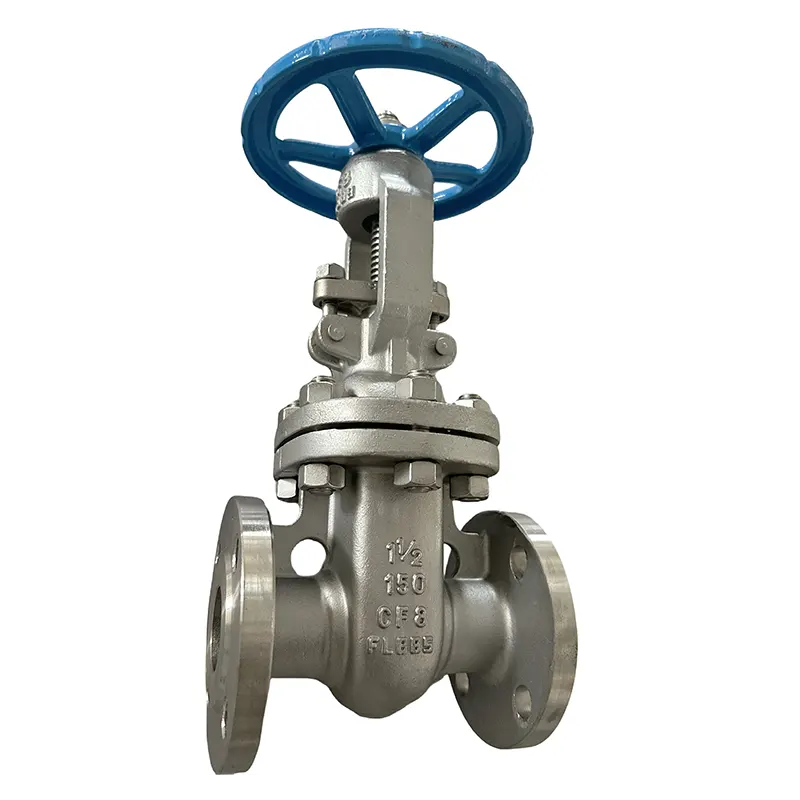

Фланец на шибърния кран

Има ли някакви големи разлики между фланцово съединение и резбовано завинтване на шибърни вентили?

Фланцовите връзки използват съвпадащи фланци, болтове и уплътнения за свързване на тръби и клапани. Те са подходящи за тръби с голям диаметър и промишлени линии с високо налягане. Разглобяването за ремонт е лесно и ефективността на уплътнението остава стабилна в дългосрочен план.

Краищата с резба се завинтват директно върху малки тръби без фланци. Те струват по-малко и заемат по-малко място за монтаж, но са подходящи само за малки по размер светлинни линии с ниско налягане. Резбовите съединения са склонни към просмукване при висока температура и тежки работни условия и е трудно да се разглобят по-късно.

Ключови атрибути

Добре ли е да се използват фланцови шибъри за забавяне или регулиране на потока на флуида?

Изобщо не препоръчваме дроселиране на потока с фланцови шибъри. Тези вентили са проектирани стриктно за напълно отворени или напълно затворени състояния.

Поддържането на клина наполовина отворен позволява на бързо течащата среда да въздейства непрекъснато върху уплътнителната повърхност, което бързо ще надраска и износи седалката, което ще доведе до постоянно изтичане. Частичното отваряне също предизвиква силни вибрации и воден удар, който уврежда вентила и свързаните тръби. Сферичните вентили или сферичните кранове са много по-подходящи, ако е необходимо регулиране на потока.

В какви стандартни диапазони на размери и стойности на налягането обикновено се предлага фланцовият край на шибъра?

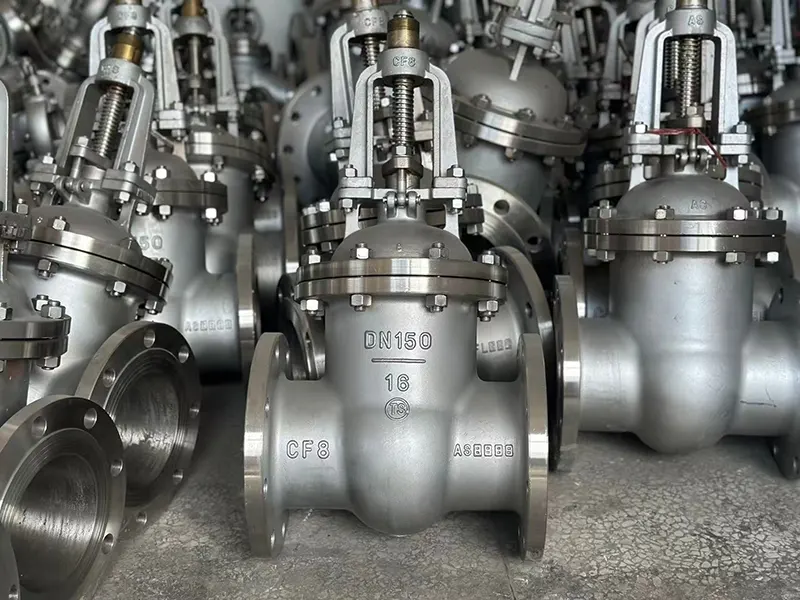

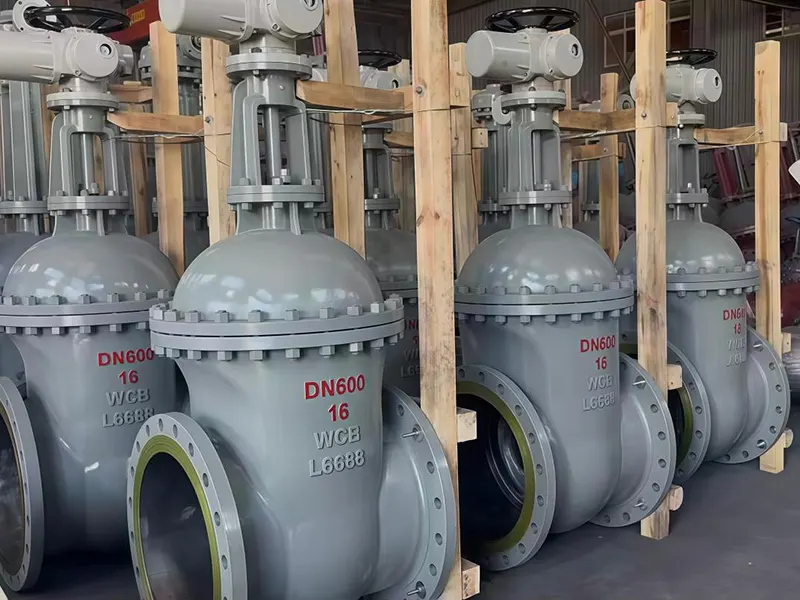

Общите номинални размери покриват DN50 до DN1200. DN80, DN100, DN150, DN200 и DN300 са нашите най-продавани размери за индустриални и общински проекти.

Стандартните степени на налягане включват две основни системи:

GB стандарт PN10, PN16, PN25, PN40; ANSI клас 150, клас 300, клас 600.

PN16 и клас 150 работят за повечето тръбопроводи за вода, пара и общи химикали, докато по-високите нива на налягане се справят с високотемпературни пара и нефтохимически работни сценарии.

Какви типични суровини се използват за производството на фланцови шибъри?

Материалите на тялото на клапана и клина се избират според средата и температурата:

WCB въглеродна стомана: нашият основен избор, солидна здравина за обикновено масло, вода и пара със средна температура

Неръждаема стомана SS304 / SS316: антикорозионна, идеална за тръбопроводи за химически течности и морска вода

Ковък чугун: икономичен избор за общински системи за чиста вода с ниско налягане

Различни аксесоари за уплътняване също са съчетани: графитна уплътнение за високотемпературна пара, RPTFE за слабо корозивна среда и твърда сплав Stellite за устойчиви на износване уплътняващи повърхности при високо налягане.

Какви стъпки за ежедневна поддръжка трябва да следваме за шибърни кранове с фланец?

Извършването на редовни прости проверки може да направи вашия шибър да издържи много по-дълго.

Уверете се, че само напълно отваряте или затваряте напълно вентила, не го оставяйте наполовина отворен, тъй като това бързо ще износи уплътнението.

Проверявайте болтовете на фланеца на всеки няколко месеца. Затегнете всички разхлабени и сменете старите уплътнения, ако забележите течове около съединението.

Поставете специална смазка върху стеблото на клапана от време на време, така че дръжката да се върти плавно, без да се заклещи.

Почистете праха и химическите натрупвания от вентила отвън, за да спрете образуването на ръжда по тялото и фланците.

Ако вентилът все още тече, когато е напълно затворен, разглобете го, за да почистите или сменете износените клинове и уплътнителните гнезда.

Ако вентилът няма да се използва известно време, оставете го напълно отворен и покрийте стеблото, за да го предпазите от ръжда и мръсотия.
